Vrste ležajeva, odabir, podmazivanje i vodič za sprječavanje kvarova

Što je a Ležaj i Zašto je to važno u svakom stroju

Ležaj je mehanička komponenta dizajnirana za ograničavanje relativnog gibanja između dijelova i smanjenje trenja između pokretnih površina. Jednostavnim rječnikom rečeno, omogućuje glatko rotiranje ili klizanje jednog dijela prema drugom bez izravnog kontakta metal-o-metal — i ta jedina funkcija održava gotovo svaki dio strojeva na planetu u pogonu. Bez ležajeva moderna industrija ne bi postojala. Električni motori, automobilski pogonski sklopovi, turbine na vjetar, transportni sustavi, zrakoplovna oprema, kućanski aparati — sve ovisi o ležajevima za prijenos opterećenja i omogućavanje preciznog gibanja.

Temeljna zadaća svakog ležaja je jednostavna: podupirati teret dok omogućuje kretanje. Ali inženjerski detalji koji stoje iza načina na koji različite vrste ležajeva ostvaruju taj zadatak uvelike se razlikuju. Odabir između kugličnog ležaja, valjkastog ležaja, kliznog ležaja ili fluidnog ležaja mijenja sve u pogledu performansi, životnog vijeka, razine buke i troškova održavanja. Razumijevanje tih razlika nije akademsko - ono izravno utječe na pouzdanost stroja i radnu učinkovitost.

Ovaj članak pokriva glavne vrste ležajeva, kako odabrati pravi, što uzrokuje njihov kvar i kako produžiti radni vijek pravilnim podmazivanjem i održavanjem. Bilo da ste inženjer koji specificira komponente ili tehničar koji rješava probleme na stroju, praktični detalji ovdje odnose se izravno na vaš rad.

Glavne vrste ležajeva i za što je svaki od njih napravljen

Ležajevi se općenito dijele na ležajeve kotrljajućih elemenata i klizne ležajeve, s fluidnim ležajevima i magnetskim ležajevima koji predstavljaju posebne kategorije. Unutar dizajna kotrljajućih elemenata, geometrija kotrljajućeg elementa - kuglica, cilindar, stožac, igla - određuje nosivost, sposobnost brzine i smjer opterećenja koje ležaj može podnijeti.

Kuglični ležajevi s dubokim žljebovima

Kuglični ležajevi s dubokim žljebovima najrašireniji su tip ležajeva u svijetu. Njihovi duboki žljebovi na kanalima omogućuju im da istovremeno podnose radijalna opterećenja (okomito na osovinu) i aksijalna opterećenja (duž osi osovine). Rade s niskim trenjem čak i pri velikim brzinama vrtnje, stvaraju minimalnu buku i vibracije i zahtijevaju vrlo malo održavanja. Konfiguracije s jednim redom standardne su u elektromotorima, mjenjačima, pumpama i kućanskim aparatima. Varijante s dva reda nose teža kombinirana opterećenja u kompaktnim kućištima. Njihova svestranost, dostupnost u bezbrojnim standardnim veličinama i niska cijena čine kuglične ležajeve s dubokim žljebovima zadanim izborom kada ih ne isključuju nikakvi specifični uvjeti opterećenja.

Konusni valjkasti ležajevi

Konusni valjkasti ležajevi imaju konusne kotrljajuće elemente i staze za klizanje raspoređene tako da se linije povučene kroz kontaktne površine valjka i staze za klizanje skupljaju u jednoj točki na osi ležaja. Ova geometrija im omogućuje da nose teška radijalna opterećenja i teška aksijalna opterećenja u isto vrijeme. Oni su standardni izbor za automobilske glavčine kotača, diferencijale i mjenjače za teške uvjete rada. Jedna važna karakteristika: konusni valjkasti ležajevi moraju biti montirani u usklađenim parovima, jedan nasuprot drugome, budući da jedan red može podnijeti samo aksijalno opterećenje u jednom smjeru. Prednaprezanje se mora pažljivo kontrolirati tijekom instalacije kako bi se izbjeglo prerano trošenje ili pregrijavanje.

Kuglični ležajevi s kutnim kontaktom

Kuglični ležajevi s kutnim kontaktom imaju klizne staze međusobno pomaknute pod određenim kontaktnim kutom, obično 15°, 25° ili 40°. Veći kontaktni kutovi znače veću aksijalnu nosivost, ali smanjenu radijalnu nosivost. Projektirani su za visokoprecizne i brze primjene gdje kombinirana radijalna i aksijalna opterećenja postoje istovremeno. Vretena alatnih strojeva, turbo punjači i precizne pumpe obično koriste kuglične ležajeve s kutnim kontaktom. Poput konusnih valjkastih ležajeva, često se montiraju u parovima ili setovima za podnošenje dvosmjernih aksijalnih opterećenja.

Cilindrični valjkasti ležajevi

Cilindrični valjci omogućuju linijski kontakt s trkaćom stazom, a ne točkasti kontakt, raspoređujući opterećenje na veće područje. To daje cilindričnim valjkastim ležajevima značajno veću radijalnu nosivost u usporedbi s kugličnim ležajevima iste fizičke veličine. Također su otporni na udarna opterećenja i podnose male količine neusklađenosti bolje od većine dizajna kugličnih ležajeva. Primjene uključuju teške industrijske strojeve, velike električne motore, valjaonice i željeznička osovinska kućišta. Njihova umjerena aksijalna nosivost ograničava njihovu upotrebu u primjenama s velikim potisnim opterećenjima.

Sferični valjkasti ležajevi

Sferični valjkasti ležajevi imaju dva reda valjaka u obliku bačve koji se kreću u zajedničkom sfernom vanjskom kanalu. Ovaj dizajn im daje mogućnost prilagodbe kutnog odstupanja između vratila i kućišta — obično do 1° do 2,5° ovisno o seriji — bez izazivanja dodatnog opterećenja na ležaju. Ova sposobnost samoporavnavanja čini ih ležajem izbora za velike industrijske strojeve, rudarsku opremu, tvornice papira i aplikacije drobljenja gdje je otklon osovine ili neusklađenost kućišta neizbježna. Nose vrlo velika radijalna opterećenja i značajna aksijalna opterećenja u oba smjera.

Igličasti ležajevi

Igličasti valjkasti ležajevi koriste cilindrične valjke s visokim omjerom duljine i promjera — obično najmanje 4:1. To im daje iznimnu radijalnu nosivost u odnosu na njihovu veličinu poprečnog presjeka. U primjenama gdje je prostor ograničen, ali su opterećenja značajna, igličasti valjkasti ležajevi često su jedino praktično rješenje. Automobilski pogonski sklopovi uvelike ih koriste u mjenjačima, osovinama klackalice i univerzalnim zglobovima. Pneumatski alati i klipnjače dvotaktnih motora također se oslanjaju na igličaste ležajeve gdje su dimenzije ovojnice kritične.

Potisni ležajevi

Potisni ležajevi — bilo da se radi o potisnim kugličnim ležajevima ili potisnim valjkastim ležajevima — dizajnirani su posebno za nošenje opterećenja paralelnih s osi osovine (aksijalna opterećenja) s minimalnim radijalnim kapacitetom. Obično se nalaze u generatorima, turbinama, mehanizmima za otpuštanje spojke i kompresorima automobilskih klima uređaja. Njihova ravna geometrija nalik na podlošku razdvaja dvije rotirajuće površine i sprječava aksijalno pomicanje dok dopušta rotaciju. Potisni valjkasti ležajevi podnose veća aksijalna opterećenja od potisnih kugličnih ležajeva i koriste se u teškoj opremi poput dizalica i strojeva za bušenje.

Klizni ležajevi (čahure i klizni ležajevi)

Klizni ležajevi nemaju kotrljajuća tijela. Osovina (lijepak) se okreće unutar površine ležaja, s filmom maziva koji ih razdvaja. Oni su jednostavniji, tiši i kompaktniji od kotrljajućih ležajeva i mogu dobro podnijeti vrlo velika opterećenja i udarna opterećenja. Bronca, babbitt i PTFE obložene varijante uobičajeni su izbor materijala. Poljoprivreda, pomorske aplikacije i građevinska oprema široko koriste klizne ležajeve. Klizni klin koji povezuje klip s klipnjačom u dizelskom motoru klasična je primjena kliznog ležaja. Zahtjevi za održavanjem su veći od zabrtvljenih kotrljajućih ležajeva jer se sloj maziva mora kontinuirano održavati.

Fluidni i magnetski ležajevi

Tekućinski ležajevi podnose opterećenja na tankom sloju ulja, vode ili zraka pod tlakom, a ne na izravnim kontaktnim površinama. Postižu gotovo nulto trenje i izuzetno prigušenje vibracija, što ih čini prikladnima za preciznu opremu poput velikih turbina, vretena alatnih strojeva i MRI strojeva. Magnetski ležajevi koriste elektromagnetske ili trajne magnetske sile za levitaciju osovine u cijelosti, eliminirajući kontakt i trenje. Aktivni magnetski ležajevi uključuju elektromagnete kontrolirane senzorima koji kontinuirano prilagođavaju položaj. Ove tehnologije su sofisticirane i skupe, ali pružaju životni vijek i performanse koje nijedan kontaktni ležaj ne može mjeriti u kritičnim primjenama.

Kako odabrati pravi ležaj za svaku primjenu

Odabir pogrešnog ležaja jedan je od najčešćih izvora preranog kvara i nepotrebnih troškova održavanja. Proces odabira zahtijeva procjenu nekoliko čimbenika zajedno, a ne zasebno.

Vrsta i veličina opterećenja

Prvo pitanje u svakom procesu odabira ležaja je smjer i veličina opterećenja. Radijalna opterećenja djeluju okomito na osovinu; duž njegove duljine djeluju aksijalna (potisna) opterećenja. Većina stvarnih aplikacija uključuje neku kombinaciju oba. Za čisto radijalna opterećenja, cilindrični valjkasti ležajevi nude maksimalni kapacitet po jedinici poprečnog presjeka. Za velika kombinirana opterećenja, konusni valjkasti ili sferični valjkasti ležajevi standardni su izbor u industriji. Udarna opterećenja — iznenadni udari ili impulsne sile — zahtijevaju ležajeve s većim unutarnjim zazorom i robusnijim materijalima, obično valjkaste ležajeve, a ne kuglične.

Brzina rotacije

Svaki ležaj ima objavljenu ocjenu brzine izraženu u o/min. Prekoračenje ove granice stvara toplinu, ubrzava razgradnju maziva i uzrokuje brzo trošenje. Kuglični ležajevi općenito postižu veće brzine od valjkastih ležajeva iste veličine provrta jer manja kontaktna površina između kuglice i klizne staze stvara manje topline trenja. Kuglični ležajevi s dubokim utorima i kuglični ležajevi s kutnim kontaktom standard su za rad pri velikim brzinama. S druge strane, teške aplikacije s vrlo malom brzinom - poput sporo rotirajućih transportnih valjaka koji nose velika opterećenja - najbolje rade sa sfernim ili cilindričnim dizajnom valjaka koji osiguravaju odgovarajuće stvaranje filma za podmazivanje čak i pri malim površinskim brzinama.

Tolerancija neusklađenosti

U idealnom stroju, osovina i kućište su savršeno usklađeni. U stvarnosti, proizvodne tolerancije, toplinska ekspanzija, savijanje konstrukcije pod opterećenjem i pogreške pri ugradnji unose određeni stupanj neusklađenosti. Većina kotrljajućih ležajeva tolerira samo malene količine odstupanja — često ispod 0,1° — prije nego što rubno opterećenje uzrokuje lokalizirani stres i ubrzani zamor. Tamo gdje se neusklađenost očekuje ili je neizbježna, samoporavnavajući kuglični ležajevi i sferični valjkasti ležajevi su projektirano rješenje. Njihova geometrija vanjskog prstena prilagođava kutni otklon osovine dok ravnomjerno raspoređuje opterećenje preko kotrljajućih elemenata.

Radno okruženje

Temperatura, kontaminacija, vlaga i izloženost kemikalijama utječu na odabir ležaja. Standardni ležajni čelik počinje gubiti tvrdoću iznad otprilike 120°C. Primjene na visokim temperaturama zahtijevaju ležajeve izrađene od posebno stabiliziranog čelika, keramičkih materijala ili s formulacijama masti za visoke temperature. Ležajevi od nehrđajućeg čelika otporni su na koroziju u vlažnom ili blago korozivnom okruženju. Potpuni keramički ili keramički hibridni ležajevi (čelični prstenovi s keramičkim kotrljajućim elementima) podnose korozivne kemikalije, visoke temperature i električno izolirane primjene — kao što su motori s pogonima s promjenjivom frekvencijom, gdje električna struja koja prolazi kroz standardne čelične ležajeve uzrokuje rupičasto oštećenje na trkaćim stazama.

Podmazivanje ležajeva: faktor koji kontrolira 80% životnog vijeka

Istraživanja dosljedno pokazuju da je gotovo 80% kvarova ležajeva povezano s problemima povezanim s podmazivanjem — pogrešna vrsta maziva, pogrešna količina, onečišćeno mazivo ili predugi intervali podmazivanja. Pravilno podmazivanje je pojedinačna radnja održavanja s najvećim utjecajem na dugovječnost ležaja.

Mast protiv ulja: odabir pravog medija

Mast je dominantno mazivo za većinu primjena kotrljajućih ležajeva. Ostaje na mjestu bez zabrtvljenog kućišta, pruža određeni učinak brtvljenja protiv ulaska onečišćenja i zahtijeva rjeđu ponovnu primjenu od ulja. Masti na bazi litija pokrivaju većinu opće industrijske primjene. Masti na bazi poliuree rade dobro pri velikim brzinama i otporne su na kontaminaciju vodom, što ih čini uobičajenim u električnim motorima. Za ekstremne temperature, specijalne masti temeljene na sintetičkim baznim uljima — poput PAO ili esterskih ulja — održavaju performanse tamo gdje bi proizvodi na bazi mineralnih ulja degradirali ili očvrsnuli.

Podmazivanje uljem koristi se kada je disipacija topline kritična, kada vrlo velike brzine zahtijevaju nižu viskoznost nego što može pružiti bilo koja mast ili kada je cirkulacijski sustav već prisutan u stroju. Ležajevi turbina, ležajevi vretena velike brzine i ležajevi mjenjača obično koriste ulje. Ključno načelo: viskoznost mora odgovarati radnoj brzini i opterećenju. Primjene pri velikim brzinama zahtijevaju ulja niske viskoznosti kako bi se smanjili gubici bućkanjem i stvaranje topline; ležajevi s velikim opterećenjem i malim brzinama trebaju veću viskoznost za održavanje zaštitnog filma pod pritiskom.

Koliko je lubrikanta ispravno

I nedovoljno i pretjerano podmazivanje oštećuju ležajeve, iako iz različitih razloga. Nedovoljno podmazani ležajevi rade u kontaktu metala s metalom, stvarajući toplinu i uzrokujući adhezivno trošenje gotovo trenutno. Previše podmazani ležajevi — česta pogreška u aplikacijama punim masti — bućkaju višak masti, stvarajući toplinu kroz viskozno povlačenje koje može biti jednako štetno kao i nedovoljno podmazivanje. Za većinu kotrljajućih ležajeva podmazanih mašću standardna je preporuka punjenje kućišta ležaja do približno jedne trećine do jedne polovice kapaciteta. Uvijek konzultirajte specifikacije proizvođača za određenu kombinaciju ležaja i kućišta.

Intervali ponovnog podmazivanja

Mast ne traje vječno. Bazno ulje s vremenom iscuri, zgušnjivač se razgrađuje, a zagađivači se nakupljaju. Za opće industrijske ležajeve koji rade pri umjerenim brzinama i opterećenjima u normalnim okruženjima, ponovno podmazivanje svakih 3 do 6 mjeseci tipična je početna točka. Ležajevi koji rade pri velikim brzinama, povišenim temperaturama, pod teškim opterećenjima ili u kontaminiranim okruženjima zahtijevaju češću pozornost — potencijalno mjesečno ili čak tjedno u ekstremnim uvjetima. Automatizirani sustavi podmazivanja koji kontinuirano isporučuju male, precizne količine svježe masti sve su češći u teškoj industriji jer održavaju optimalne uvjete filma bez troškova rada ručnih rundi ponovnog podmazivanja.

Kvar ležaja: četiri faze i što ih uzrokuje

Kvar ležaja rijetko se događa bez upozorenja. Postoji dobro dokumentirano napredovanje kroz četiri faze, a prepoznavanje znakova u svakoj fazi određuje hoće li se ležaj zamijeniti prema planiranom rasporedu ili uzrokuje neočekivani kvar koji isključuje cijeli stroj.

Faza 1 — Rani podpovršinski defekti

U prvoj fazi, mali nedostaci ispod površine razvijaju se u stazama za kotrljanje ili kotrljajućim elementima kako se nakupljaju ciklusi zamora. Ovi se nedostaci pojavljuju na ultrazvučnim frekvencijama, obično u rasponu od 20 000 do 60 000 Hz, a mogu se otkriti samo specijaliziranom ultrazvučnom opremom za nadzor ili visokofrekventnim senzorima vibracija. Ležaj još uvijek radi unutar normalnih parametara. U ovoj fazi, najvjerojatniji uzrok je neadekvatan film za podmazivanje — razmak između staze i kotrljajućeg elementa omogućuje mikrokontakt. Nije potrebna trenutna zamjena, ali bi trebalo revidirati režim podmazivanja.

Faza 2 — kvarovi zvone na prirodnim frekvencijama

Kako nedostaci rastu, oni počinju pobuđivati prirodne frekvencije rezonancije komponenti ležaja, u rasponu od približno 500 do 2000 Hz. To se može otkriti standardnom opremom za analizu vibracija. Frekvencije kvara ležaja — BPFO (unutarnji kolut frekvencije prolaza kugle), BPFI (unutarnji prsten frekvencije prolaza kugle), BSF (frekvencija vrtnje kugle) i FTF (osnovna frekvencija vlaka) — pojavljuju se u spektru vibracija. U fazi 2, zamjenu treba planirati unutar tjedana, a ne mjeseci. Nastavak rada je prihvatljiv uz redoviti nadzor, ali se prozor za planiranu intervenciju zatvara.

Faza 3 — Vidljiva oštećenja i porast temperature

Faza 3 donosi vidljiva oštećenja na stazama za kotrljanje i kotrljajućim elementima — udubljenje, pucanje i zamor površine. Amplitude vibracija značajno se povećavaju. Proizvodnja topline se značajno povećava. Može se pojaviti zvučna buka, u rasponu od tihe tutnjave do visokog cviljenja, ovisno o načinu kvara. U ovom trenutku zamjena je hitna. Nastavak rada ležaja u fazi 3 riskira progresiju do potpunog kvara unutar nekoliko sati ili dana, a ne tjedana.

Faza 4 — neizbježni katastrofalni kvar

U fazi 4, donja razina buke vibracija raste široko na svim frekvencijama kako se nosiva struktura raspada. Paradoksalno, oštri vrhovi frekvencije defekta koji su bili vidljivi u Fazi 2 i 3 mogu se zapravo smanjiti kako signal postaje širokopojasni šum - kontraintuitivan, ali kritičan znak da je smjer sekunde ili minute od potpunog kolapsa. Trenutačno gašenje i zamjena jedine su opcije. Ležaj Stage 4 koji ne radi tijekom rada može oštetiti osovinu, kućište, susjedne komponente i povezane strojeve, pretvarajući zamjenu ležaja u veliki popravak.

Glavni uzroci iza većine kvarova ležajeva

Pet temeljnih uzroka koji čine veliku većinu kvarova ležajeva su:

• Problemi s podmazivanjem — pogrešna vrsta, pogrešna količina, onečišćeno ili degradirano mazivo
• Neispravna instalacija — prekomjerna sila na pogrešnom prstenu, nepravilno pristajanje ili neadekvatno podešavanje prednaprezanja
• Neusklađenost — pogreške u poravnanju vratila ili kućišta koje uzrokuju neravnomjernu raspodjelu opterećenja
• Kontaminacija — čestice, vlaga ili kemikalije ulaze u ležaj kroz oštećene ili neodgovarajuće brtve
• Električno pražnjenje — lutajuće struje iz VFD-ova ili nepravilnog uzemljenja prolaze kroz kotrljajuće kontakte ležaja i uzrokuju udubljenje na stazi

Svaki od ovih uzroka u potpunosti se može spriječiti ispravnim specifikacijama, pažljivom ugradnjom i discipliniranim programom održavanja.

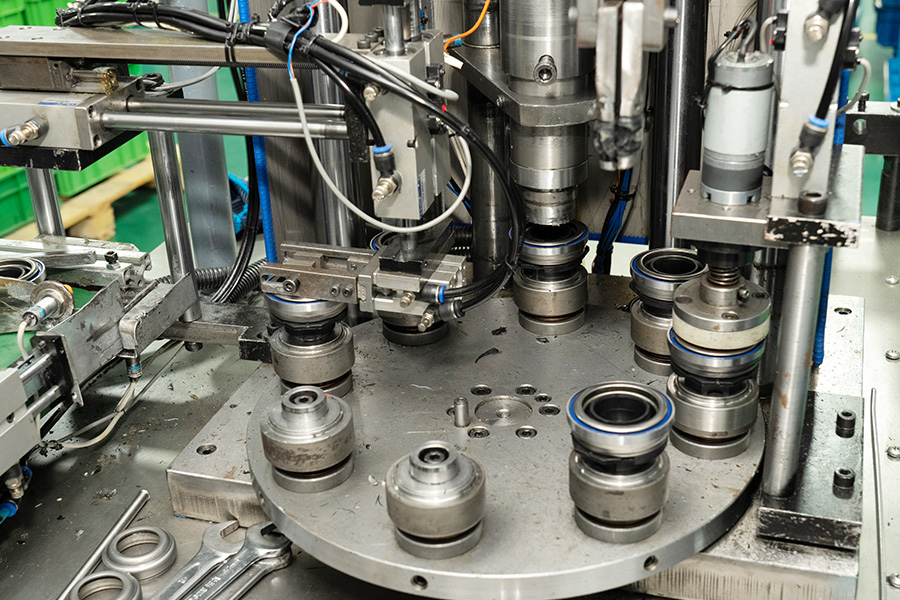

Ugradnja ležaja: gdje počinje većina kvarova koji se mogu spriječiti

Ležaj koji je neispravno postavljen pokvarit će se prije nego što se približi svom nazivnom vijeku trajanja, bez obzira na kvalitetu. Ispravna instalacija zahtijeva prave alate, pravu tehniku ​​i posebnu pozornost na tolerancije pristajanja.

Stisnuti fiting i sila montiranja

Najosnovnije pravilo ugradnje ležaja: sila montaže mora se primijeniti samo na prsten koji se postavlja. Prilikom pritiskanja ležaja na osovinu, sila mora ići samo kroz unutarnji prsten — nikada kroz kotrljajuće elemente i vanjski prsten. Forsiranje vanjskog prstena tijekom montaže unutarnjeg prstena prenosi punu silu pritiska kroz kuglice ili valjke, stvarajući Brinellova udubljenja (udubljenja) u kanalima koji uzrokuju vibracije i preuranjeni zamor. Ispravni alati su izvijači s čahurama koji dodiruju samo ciljnu površinu prstena, indukcijski grijači koji proširuju ležaj za smetnju bez sile ili ubrizgavanje hidrauličkog ulja za ležajeve velikog promjera.

Tolerancije pristajanja osovine i kućišta

Prstenovi ležaja moraju biti ispravno postavljeni na svoje spojne komponente. Rotirajući prsten koji nosi opterećenje - obično unutarnji prsten na osovini - zahtijeva interferentni spoj kako bi se spriječilo puzanje (klizanje po površini osovine pod opterećenjem). Stacionarni prsten - obično vanjski prsten u fiksnom kućištu - može koristiti lakši, klizni spoj koji dopušta blagi aksijalni pomak za toplinsko širenje. Neispravna prianjanja uzrokuju koroziju na osovini i provrtima kućišta, koja izgleda kao fini crvenkasto-smeđi prah oko ležišta ležaja i ukazuje da se prsten pomiče tamo gdje ne bi trebao.

Predopterećenje i unutarnji zazor

Unutarnji zazor odnosi se na slobodno kretanje kotrljajućih elemenata unutar ležaja prije nego što se optereti. Standardni ležajevi proizvode se s normalnim zazorom (CN). Primjenama pri velikim brzinama često je potreban smanjeni razmak (C2) kako bi se ograničilo kretanje kugle ili valjka pri brzini i smanjile vibracije. Visokotemperaturne primjene ili sklopovi s jakim interferencijskim spojevima trebaju povećani zazor (C3 ili C4) kako bi se kompenziralo toplinsko širenje koje bi inače eliminiralo zazor i uzrokovalo predopterećenje. Za uparene rasporede ležajeva — kutni kontakt leđa-u-leđa ili lice-u-lice ili setovi suženih valjka — prednaprezanje mora biti postavljeno točno prema specifikaciji proizvođača. Premalo prednaprezanje uzrokuje klimanje ležajeva; previše uzrokuje pregrijavanje i brzo umaranje.

Materijali za ležajeve i premazi: Usklađivanje konstrukcije s uvjetima

Izvedba bilo kojeg ležaja je onoliko dobra koliko su dobra svojstva njegovog materijala u specifičnim uvjetima s kojima se suočava. Standardni kaljeni čelik za ležaje pokriva veliku većinu industrijskih primjena, ali specijalizirani materijali i površinski tretmani otvaraju vrata primjenama u kojima bi standardni čelik brzo otkazao.

Standardni ležajni čelik

Ogromna većina kotrljajućih ležajeva koristi čelik s visokim udjelom ugljika koji sadrži krom — obično klase poput 52100 — koji je kaljen na 58–65 HRC. Ovaj materijal nudi izvrsnu kombinaciju tvrdoće, žilavosti i otpornosti na zamor. Njegova praktična temperaturna granica je približno 120°C za standardne kvalitete. Iznad tog praga, čelik prolazi kroz dimenzionalne promjene dok se zadržani austenit transformira, uzrokujući da ležaj gubi svoju preciznost.

Keramički i hibridni ležajevi

Keramika od silicijevog nitrida (Si₃N₄) dominantan je keramički materijal u primjenama preciznih ležajeva. Hibridni ležajevi koriste keramičke kotrljajuće elemente s čeličnim prstenovima, nudeći uvjerljivu kombinaciju svojstava: 60% manja gustoća od čelika (smanjenje centrifugalnog opterećenja pri velikoj brzini), 50% veća tvrdoća (poboljšanje površinske otpornosti na zamor), električna izolacija (bitna za aplikacije VFD motora) i radne temperature do 800°C u potpuno keramičkim konfiguracijama. Hibridni ležajevi su standardni u vretenima alatnih strojeva velike brzine, motorima električnih vozila i opremi za proizvodnju poluvodiča gdje je onečišćenje metalnim česticama trošenja neprihvatljivo.

Nehrđajući čelik i presvučeni ležajevi

Ležajevi od martenzitnog nehrđajućeg čelika otporni su na koroziju u vlažnim, blago kiselim okruženjima ili okruženjima pogodnim za hranu po cijenu neke tvrdoće i otpornosti na zamor u usporedbi sa standardnim čelikom. Za agresivnija kemijska okruženja, crni oksid, fosfat i DLC (ugljik sličan dijamantu) premazi produljuju otpornost na koroziju standardnih čeličnih ležajeva bez punog troška nehrđajućeg čelika. DLC premazi također poboljšavaju otpornost na habanje u uvjetima graničnog podmazivanja — situacijama u kojima se ne može formirati puni film maziva jer su brzine preniske ili opterećenja previsoka.

Praćenje stanja ležaja: Prelazak s reaktivnog na prediktivno održavanje

Ekonomija održavanja ležajeva dramatično se promijenila u posljednja dva desetljeća. Reaktivna zamjena ležajeva — čekanje do kvara — znači neplanirani prekid rada, moguću kaskadnu štetu i hitne troškove rada. Njihova preventivna zamjena prema fiksnom rasporedu znači zamjenu mnogih ležajeva koji su još uvijek imali značajan preostali vijek trajanja. Prediktivno održavanje temeljeno na praćenju stanja omogućuje vam zamjenu ležajeva kada im je to stvarno potrebno, ne prije i ne poslije.

Analiza vibracija

Analiza vibracija primarni je alat za praćenje stanja ležaja. Akcelerometri montirani na kućištima ležajeva bilježe vibracijski potpis rotirajućeg sklopa. Analiza vremenskog valnog oblika, analiza FFT spektra i analiza omotnice (demodulacija) izdvajaju različite informacije. Analiza omotnice posebno je moćna za ranu fazu oštećenja ležaja jer izdvaja frekvencije oštećenja ležaja koje su često skrivene u pozadinskoj buci širih vibracija stroja. Napredni algoritmi mogu pružiti 6 do 24 mjeseca upozorenja unaprijed od najranijeg kvara Stage 1 do točke u kojoj je potrebna zamjena — vrijeme dovoljno za planiranje održavanja u sljedećem planiranom gašenju radije nego za odgovor na hitan slučaj.

Praćenje temperature

Ležaj koji je u kvaru stvara toplinu. Temperaturni senzori ili periodična infracrvena termografija mogu otkriti abnormalno nakupljanje topline prije nego što dosegne destruktivne razine. Praktično ograničenje je to što je temperatura relativno kasni pokazatelj — obično značajno raste tek u fazi 3 napredovanja kvara, kada bi analiza vibracija već dala ranije upozorenje. Praćenje temperature najkorisnije je kao dopunska provjera, osobito na ležajevima na nepristupačnim mjestima gdje nisu instalirani senzori vibracija.

Ultrazvučni nadzor

Ultrazvučno praćenje detektira visokofrekventne akustične emisije uzrokovane ranim podpovršinskim nedostacima i probijanjem filma za podmazivanje u rasponu od 20 000 do 60 000 Hz. To je najranija dostupna metoda otkrivanja, koja može identificirati neadekvatno podmazivanje prije nego što dođe do bilo kakvog vidljivog oštećenja. Prijenosni ultrazvučni instrumenti naširoko se koriste za programe podmazivanja temeljene na ruti — tehničar sluša ležaj prije i nakon podmazivanja, potvrđujući kada je dodano dovoljno maziva bez pretjeranog pakiranja kućišta.

Primjene ležajeva u raznim industrijama: od automobilske do zrakoplovne

Ležajevi se pojavljuju u gotovo svakoj industriji i gotovo svim mehaničkim uređajima. Razumijevanje načina na koji svaki sektor različito koristi ležajeve izoštrava prosudbu potrebnu za odabir specifične primjene i odluke o održavanju.

Automobilski ležajevi

Moderno putničko vozilo sadrži desetke ležajeva. Ležajevi kotača — obično dvoredni kutni kontakt ili konusne valjkaste jedinice u zatvorenim sklopovima glavčina — nose i radijalno opterećenje od težine vozila i aksijalno opterećenje od sila u zavojima dok se okreću brzinom ceste tijekom životnog vijeka vozila bez podmazivanja. Osovine mjenjača koriste kombinacije igličastog valjka i konusnog valjka. Radilice motora rade na hidrodinamičkim kliznim ležajevima (ležajevi motora) koji stvaraju uljni film pri radnoj brzini. Alternatori, pumpe servoupravljača i kompresori klima uređaja koriste svaki svoj poseban sklop ležajeva.

Industrijski i proizvodni ležajevi

Teška industrijska oprema — valjaonice, drobilice, transporteri, pumpe, ventilatori i kompresori — predstavlja najveću potražnju za primjenom ležajeva. Sferični valjkasti ležajevi dominiraju tamo gdje koegzistiraju velika opterećenja i otklon osovine. Ležajevi okretnog prstena velikog promjera omogućuju rotaciju bagera, dizalica i gondola vjetroturbina. Sporedni valjci transportne trake rade na jednostavnim ulošcima s kugličnim ležajevima dizajniranim za duge podmazane intervale uz minimalno održavanje. Tvornice papira i čeličane rade u kontaminiranim, mokrim okruženjima s velikim opterećenjem gdje su zabrtvljeni ležajevi s formulacijama masti za teške uvjete rada neophodni.

Zrakoplovni ležajevi

Primjene u zrakoplovstvu postavljaju najstrože zahtjeve od svih kategorija ležajeva — ekstremne temperature, velike brzine, široki rasponi opterećenja, minimalna težina i apsolutna pouzdanost. Ležajevi glavnog vratila mlaznog motora rade pri površinskim brzinama većim od 3 milijuna DN (promjer provrta u mm × o/min) pod kombiniranim toplinskim i mehaničkim opterećenjima. Hibridni keramički ležajevi s prstenovima od alatnog čelika M50 i valjcima od silicij nitrida standard su za ove pozicije. Površinski aktuatori za kontrolu leta koriste visoko precizne kuglične ležajeve s kutnim kontaktom. Ležajevi glave rotora helikoptera rade pod kombiniranim oscilirajućim opterećenjima i moraju biti apsolutno pouzdani u svim uvjetima leta. Svaki zrakoplovni ležaj podliježe zahtjevima sljedivosti materijala i definiranim intervalima inspekcije koji ne postoje u većini industrijskih primjena.

Ležajevi energije vjetra

Vjetroturbine predstavljaju jedinstven skup izazova nosivosti. Ležaj glavnog vratila nosi vrlo velika radijalna opterećenja od težine rotora i promjenjiva aksijalna opterećenja od potiska vjetra, često u visoko kontaminiranom okruženju unutar gondole kojem je teško pristupiti radi održavanja. Kvarovi ležajeva mjenjača kroz povijest su bili jedan od vodećih uzroka zastoja vjetroturbina , vodeći industriju prema dizajnu izravnog pogona koji u potpunosti eliminira mjenjač i njegove ležajeve, ili prema dugotrajnijim, strogo nadziranim sklopovima ležajeva s online praćenjem stanja kao standardnom opremom.

Praktični kontrolni popis za održavanje ležajeva za industrijsku opremu

Strukturirani pristup održavanju pokriva cijeli životni ciklus ležaja — od skladištenja i ugradnje preko nadzora i eventualne zamjene. Sljedeći postupci primjenjuju se na većinu primjena kotrljajućih ležajeva u industrijskim okruženjima.

Skladištenje i rukovanje

Ležajevi trebaju ostati u izvornom pakiranju do ugradnje. To su precizne komponente strojno obrađene prema tolerancijama mjerenim u mikrometrima; svaka kontaminacija ili mehanička oštećenja tijekom skladištenja izravno smanjuju životni vijek. Čuvajte ležajeve vodoravno u suhom okruženju bez vibracija na stalnoj temperaturi. Nikada nemojte koristiti komprimirani zrak za okretanje ležaja — kotrljajući elementi mogu premašiti sigurne granice brzine bez opterećenja ležaja, a struja zraka nosi onečišćenja koja se ugrađuju u površine staze za klizanje.

Popis za provjeru instalacije

• Provjerite dimenzije vratila i kućišta prema specifikaciji ležaja prije ugradnje
• Temeljito očistite sve spojne površine i pregledajte ima li neravnina, ogrebotina ili korozije
• Upotrijebite indukcijski grijač ili pećnicu za zagrijavanje interferentnih prstenova na 80–90°C za montažu — nikada ne koristite izravni plamen
• Primijenite montažnu silu samo na prsten koji se postavlja, nikada kroz kotrljajuće elemente
• Provjerite unutarnji zazor ili predopterećenje nakon instalacije prema specifikaciji proizvođača
• Prije pokretanja napunite odgovarajućom vrstom i količinom masti
• Uhodajte pri smanjenom opterećenju i brzini kako biste omogućili raspodjelu maziva i stabilizaciju temperature

Stalni nadzor i održavanje

• Uspostavite dokumentirani raspored ponovnog podmazivanja na temelju radnih uvjeta, a ne generičkog kalendarskog intervala
• Provedite periodična mjerenja vibracija i trend podataka - jedno očitanje vam govori malo; trendovi otkrivaju pogoršanje
• Provjerite temperaturu ležaja tijekom rada; iznenadna povećanja za više od 10–15°C iznad normalne radne temperature ukazuju na problem
• Pregledajte brtve tijekom prekida rada zbog održavanja istrošenosti, oštećenja ili prodora onečišćenja
• Prilikom zamjene pokvarenog ležaja uvijek analizirajte uklonjeni ležaj kako biste utvrdili glavni uzrok kvara — zamjena bez rješavanja uzroka ponovit će kvar
• Vodite evidenciju o zamjenama ležajeva, vrstama maziva i očitanjima vibracija kako biste izgradili povijest održavanja za svaki stroj
