Što vam dijagram izbacivanja ležaja zapravo pokazuje?

Brzi odgovor

Kakvo izbacivanje Ležaj Dijagram vam zapravo pokazuje

Dijagram izbacivajućeg ležaja — koji se naziva i dijagram izbacivajućeg ležaja — prikazuje točan položaj, putanju kretanja i mehanički odnos između izbacivajućeg ležaja (TOB), vilice kvačila, prstiju potisne ploče i ulaznog vratila mjenjača. Dijagram je najbrži način da shvatite zašto ovaj pojedinačni ležaj kontrolira cijeli ciklus uključivanja i isključivanja kvačila. Kada pritisnete papučicu spojke, izbacivajući ležaj klizi aksijalno duž rukavca ulaznog vratila prema potisnoj ploči, gura prste opruge dijafragme i otpušta opterećenje stezaljke na tarnoj ploči — sve unutar linearne udaljenosti koja se obično kreće od 8 mm do 18 mm ovisno o primjeni vozila.

Dijagram također otkriva nešto što mnogi tehničari zanemaruju: ležaj mora održavati specifičnu otpustite zazor između ležaja i prstiju , koja se obično naziva besplatna igra. Na većini vozila s pogonom na stražnje kotače s mehaničkim spojem, ovaj razmak postoji 1 mm do 3 mm . Na hidrauličkim sustavima on je zapravo jednak nuli — ležaj se neprekidno kreće uz prste (dizajn "konstantnog kontakta" ili "samopodešavajući"). Razumijevanje dijagrama znači razumijevanje koji tip koristi vaše vozilo i kako to mijenja postupke pregleda, podešavanja i zamjene.

8–18 mm

Tipični aksijalni hod

1–3 mm

Slobodan hod (mehanička veza)

0 mm

Slobodan hod (hidraulički / stalni kontakt)

~1500 N

Vršno opterećenje otpuštanja (tipično osobno vozilo)

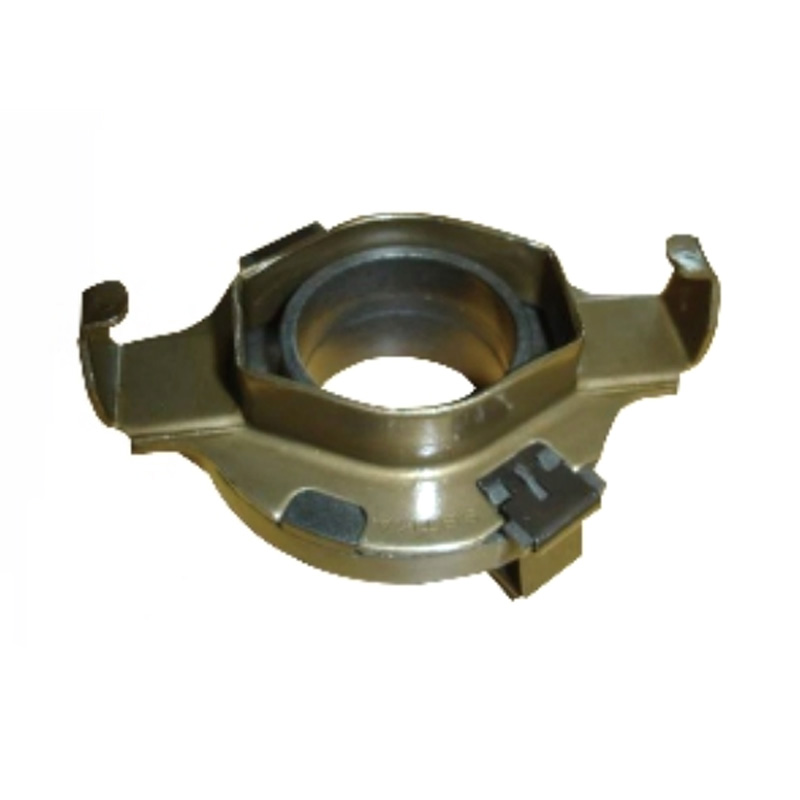

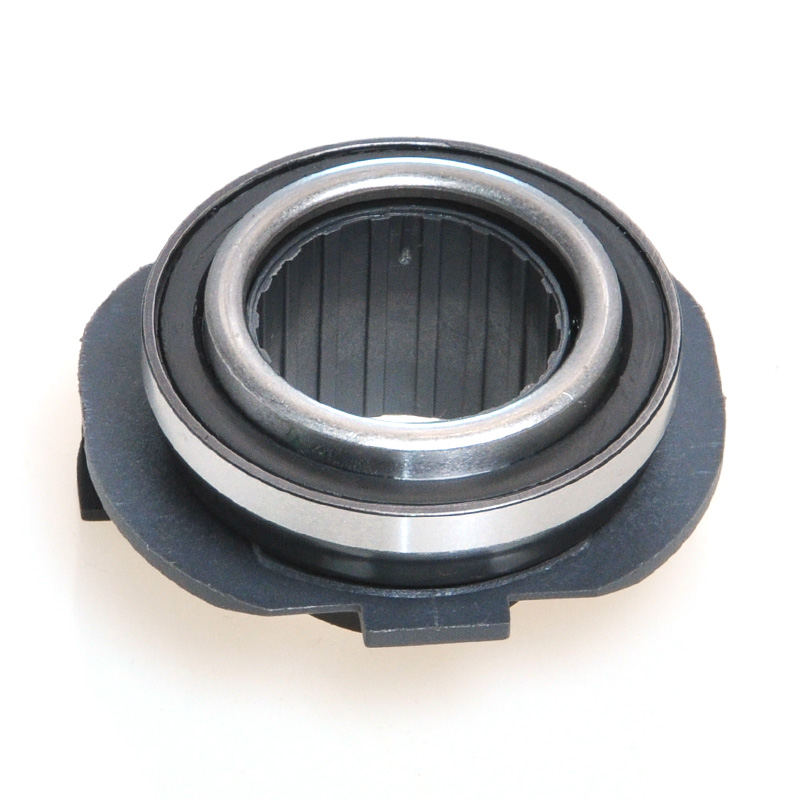

Kompletna anatomija sklopa izbacivajućeg ležaja

Ispravno čitanje dijagrama izbacivanja ležaja zahtijeva poznavanje svake označene komponente. Sklop je varljivo kompaktan — većina jedinica mjeri između 45 mm i 120 mm u vanjskom promjeru — ipak radi pod značajnim aksijalnim opterećenjem pri brzinama koje mogu premašiti 4000 o/min na strani kvačila tijekom događaja djelomičnog uključivanja.

Vanjska utrka (kontaktno lice)

Ravno ili blago oblikovano lice koje dolazi u dodir s prstima opruge dijafragme pritisne ploče. Na konvencionalnim ležajevima vanjski prsten se okreće pomoću prstiju. Na izvedbama sa zatvorenim kutnim kontaktom cijeli ležaj rotira kao jedinica. Kontaktna površina je kaljena na 58–62 HRC da izdrži udarna opterećenja pri početnom zahvaćanju.

Unutarnja utrka i provrt

Unutarnji prsten može se utisnuti ili umetnuti na glavčinu ili rukavac ležaja. Tolerancija provrta je kritična: provrt koji je previše labav uzrokuje ljuljanje ležaja na čahuri držača ležaja ulaznog vratila, stvarajući nepravilan uzorak trošenja vidljiv u analizi nakon kvara kao brušenje u obliku polumjeseca na OD čahure.

Set elemenata s kuglom ili valjkom

Većina izbaciti ležajeve koristiti kuglični ležajevi s dubokim utorima jer podnose kombinirana aksijalna i radijalna opterećenja. Neki zahtjevi za teške kamione koriste kuglične ležajeve s kutnim kontaktom raspoređene u tandemu. Broj kuglica obično se kreće od 7 do 14, a njihov promjer izravno određuje dinamičku nosivost (C) ležaja.

Ležaj Hub / Sleeve

Glavčina je strukturna veza između ležaja i vilice kvačila. U sustavima za povlačenje kabela glavčina ima pričvrsne ušice ili utor koji prima vrhove vilice. U dizajnu hidrauličkog koncentričnog podređenog cilindra (CSC) glavčina je sastavni dio kućišta klipa — ležaj je zalijepljen ili pritisnut na klip, a cijela se jedinica postavlja izravno na kućište zvona.

Pričvrsna kopča / opružna kopča

Utisnuta čelična kopča drži ležaj na glavčini tijekom ugradnje i sprječava njegovo ispadanje s vilice tijekom neaktivirane vožnje. Kvar spojnice čest je uzrok hodanja ležaja izvan osi, što proizvodi zvuk brušenja pod laganim pritiskom papučice čak i prije nego što se pojavi zvuk potpunog zahvata.

Vilica kvačila (Vilica za otpuštanje / jaram)

Iako je vilica zasebna komponenta, svaki dijagram izbacivanja ležaja uključuje je jer definira omjer poluge koji pojačava silu na papučici. Geometrija osovine vilice varira — neke se vilice okreću na kuglastom svornjaku uvučenom u kućište zvona, druge koriste osovinu osovine. Omjer između bočnog kraka šipke pedale i bočnog kraka ležaja za potiskivanje je tipičan 3:1 do 5:1 , što znači da se kraj pedale pomiče tri do pet puta dalje od hoda ležaja.

Kako čitati dijagram izbacivanja ležaja korak po korak

Dijagram izbacivanja ležaja u stilu profesionalnog OEM-a koristi prikaz poprečnog presjeka (prikaz presjeka) presječen duž središnje osi ulaznog vratila mjenjača. Evo kako protumačiti svaki sloj crteža:

Korak 1

Odredite os rotacije

Vodoravna središnja linija predstavlja ulazno vratilo mjenjača. Sve se okreće oko ove linije u normalnom radu. Sam izbacivajući ležaj koncentričan je s ovom linijom — bilo koja ekscentričnost u dijagramu ukazuje na problem neusklađenosti u stvarnom sklopu.

Korak 2

Locirajte položaj odmora u odnosu na položaj otpuštanja

Većina dijagrama prikazuje dva položaja ležaja koristeći pune linije za mirovanje (kvačilo uključeno, pedala podignuta) i isprekidane ili fantomske linije za otpušteni položaj (pedala pritisnuta). Osni razmak između ova dva položaja je osloboditi hod ležaja , kritična specifikacija za postavljanje geometrije vilice.

3. korak

Pročitajte dimenziju zazora

Dimenzijska strelica između dodirne površine ležaja i vrhova prstiju opruge dijafragme pokazuje praznina za slobodnu igru . Na tradicionalnim sustavima mehaničkog povezivanja ovaj se razmak postavlja tijekom instalacije podešavanjem duljine kabela ili šipke. Potvrdite specifikaciju prema servisnom priručniku vozila — na primjer, navodi Ford F-250 Super Duty iz 2005. s 6.0L dizel motorom 22 mm slobodnog hoda pedale , što znači otprilike 2,5 mm na ležaju.

Korak 4

Provjerite geometriju osovine vilice

Točka zakretanja vilice obično se prikazuje kao krug (kuglasti klin) ili trokut (fiksni zakret). Izmjerite dimenziju od središta zakretanja do kontaktne točke ležaja i od središta zakretanja do priključka kabela/šipke. Podijelite duži s kraćim kako biste potvrdili omjer mehaničke prednosti vilice. Mijenjanjem ovog omjera (kao što to rade neke naknadne vilice) mijenja se osjećaj papučice i potrebna sila na papučici.

Korak 5

Provjerite CSC u odnosu na izgled vanjske vilice

Ako dijagram prikazuje ležaj integriran s tijelom hidrauličkog cilindra koji se pričvršćuje izravno na površinu kućišta zvona i okružuje ulazno vratilo, to je koncentrični pomoćni cilindar (CSC) dizajn. Nema vanjske vilice. Ležaj se pomiče i uvlači hidraulički. Pogrešno tumačenje ovoga kao sustava koji se pokreće vilicom dovodi do naručivanja pogrešne zamjenske glavčine ležaja.

Korak 6

Obratite pozornost na profil prsta tlačne ploče

Moderne pritisne ploče koriste Belleville (dijafragmu) oprugu čiji vrhovi prstiju mogu biti ravni, krunisani ili čašasti. Geometrija kontaktne površine ležaja mora odgovarati. Ležaj s ravnom površinom na pritisnoj ploči s okrunjenim prstima proizvodi točkasto opterećenje, koje ubrzava trošenje ležaja i prstiju i može uzrokovati asimetrično otpuštanje koje rezultira podrhtavanjem kvačila.

Vrste izbacivajućih ležajeva i njihove ključne razlike

Izbacivajući ležaj koji vidite na dijagramu u potpunosti ovisi o sustavu aktiviranja kvačila. Tablica u nastavku uspoređuje četiri osnovne vrste koje se koriste u osobnim automobilima, lakim kamionima i teškim gospodarskim vozilima diljem svijeta.

Tablica 1 — Usporedba tipa ležaja za izbacivanje prema sustavu pokretanja
Vrsta	Aktivacija	Besplatna igra	Uobičajena primjena	Složenost zamjene
Mehanički kabel, potezni tip	Kabel povlači vilicu	1–3 mm na ležaju	Većina osobnih automobila s prednjim pogonom prije 2005	Nisko — ležaj sklizne s glavčine
Mehanička poluga poluge, potisna	Rod gura vilicu	1,5–3 mm na ležaju	Kamioni sa stražnjim pogonom, mišićni automobili, starinska vozila	Nisko — dostupno s prijenosom u
Hidraulički vanjski pomoćni cilindar	Hidraulički cilindar gura vilicu	Automatsko podešavanje (blizu nule)	Srednje veličine sa stražnjim pogonom, laki kamioni nakon 1995	Srednji — pomoćni cilindar odvojen
Hidraulički koncentrični pomoćni cilindar (CSC)	Klip integralni s ležajem	Nula (konstantni kontakt)	Moderni sportski automobili s prednjim pogonom, s dvostrukom spojkom	Visoko — zahtijeva uklanjanje mjenjača

Čitanje dokaza o neuspjehu natrag u dijagram

Svaki način kvara izbacivanja ležaja ima jedinstveni potpis koji se preslikava izravno na geometriju dijagrama. Razumijevanje ovih uzoraka pomaže tehničarima u dijagnosticiranju simptoma prije nego što rastavljanje to potvrdi.

Uzorak buke

Cviljenje ili cvrčanje pri pritisku na papučicu

Cviljenje koje počinje odmah kada se pedala počne pomicati i nestaje kada je papučica potpuno pritisnuta obično znači da je ležaj zaglavio iznutra. Vanjski prsten više se ne okreće slobodno s prstima opruge dijafragme, tako da klizanje od metala do metala stvara buku. Na dijagramu to odgovara kontaktnoj površini koja gubi relativno kretanje između sebe i opružnih prstiju — situacija u kojoj je ležaj blokiran, ali prsti pritisne ploče nastavljaju se okretati brzinom motora. Uobičajeni životni vijek prije ovog kvara u gradskoj vožnji stani i kreni je 80.000 do 120.000 km ; u primjenama s visokim proklizavanjem (teška uporaba pri kretanju uzbrdo) brojka pada na 50.000 km ili manje .

Uzorak buke

Brušenje kada je kvačilo potpuno otpušteno (pedala gore)

Ako je škripanje prisutno kada je papučica potpuno otpuštena (kvačilo uključeno, vozilo vozi normalno) i nestane kada lagano pritisnete papučicu, izbacivajući ležaj vuče prste pritisne ploče čak i bez pritiskanja papučice. U sustavima mehaničkog povezivanja to obično znači da je slobodan hod podešen na nulu ili da se kabel rastegnuo, a zatim previše zategao tijekom podešavanja. Na dijagramu, položaj mirovanja ležaja pomaknuo se prema naprijed sve dok ne dodirne vrhove prstiju pritisne ploče. Ovo nije kvar ležaja - to je pogreška postavljanja poluge - ali ako se ne ispravi, stalno opterećenje ubrzava zamor ležaja i ležaj će otkazati unutar 10.000 do 30.000 km .

Osjeti uzorak

Vibracija kroz pedalu tijekom uključivanja

Vibracija papučice u trenutku podizanja kvačila može ukazivati na izbacivanje ležaja koji je razvio radijalnu zračnost (unutarnji prsten je labav na glavčini). Na dijagramu radijalna zračnost znači da središnja linija ležaja više nije koaksijalna sa središnjom crtom ulaznog vratila. Rezultirajuća neusklađenost uzrokuje nejednolik kontakt preko vrhova prstiju opruge dijafragme — neki prsti nose veći teret od drugih — stvarajući pulsirajuću silu zahvata. Isti simptom može potjecati od oštećene potisne ploče ili istrošenog diska, pa se dijagnoza mora potvrditi nakon skidanja mjenjača.

Osjeti uzorak

Pretjerano teška pedala bez buke

Ležaj za izbacivanje koji je vezan za svoju glavčinu ili rukavac - umjesto da otkaže iznutra - proizvodi povećanu silu pokretanja bez buke. Ležaj se pomiče aksijalno ali uz trenje. Na dijagramu to odgovara sučelju glavčina-čahura koje razvija koroziju ili neravnine koje se odupiru klizanju. Najčešći uzrok je ispiranje maziva uslijed nepravilne upotrebe otapala za čišćenje tijekom servisa prijenosa. Premazi rukavaca impregnirani grafitom na modernim čvorištima dizajnirani su da se tome odupru, ali su osjetljivi na skidanje otapala.

Ugradbene dimenzije i razmaci — što dijagram navodi

Pravilno nacrtan dijagram ugradnje ležaja za izbacivanje uključuje blok dimenzija s najmanje sljedećim specifikacijama. Ove vrijednosti variraju ovisno o vozilu, ali tablica u nastavku prikazuje reprezentativne raspone sastavljene iz OEM servisnih priručnika za glavne proizvođače, uključujući tehničku dokumentaciju ZF, Sachs, LuK, Valeo i Exedy.

Tablica 2 — Rasponi specifikacija ugradnje izbacivajućeg ležaja (putničko vozilo)
Specifikacija	Tipični raspon	Mjerna točka	Bilješke
Ležaj free play	1,0–3,0 mm	Na kontaktnoj površini ležaja	Samo mehaničko povezivanje
Putovanje bez pedala	10–30 mm	Na podlozi za pedale	Pojačano omjerom pedale
Ležaj axial travel	8–18 mm	Pomak glavčine	Mora očistiti dijafragmu pri potpunom otpuštanju
Radijalni zazor između rukavca i glavčine	0,02–0,10 mm	Držač ulaznog vratila OD	Omogućuje samocentriranje pod opterećenjem
Dubina zahvaćanja vrha vilice	3–6 mm	Vrh vilice u utor glavčine	Nedovoljna dubina uzrokuje iskakanje vilice
Tolerancija visine prstiju opruge dijafragme	±0,5 mm (maksimalna varijacija)	Preko svih prstiju	Prekoračenje uzrokuje podrhtavanje kvačila

Prilikom ugradnje zamjenskog izbacivajućeg ležaja, blok dimenzija na dijagramu trebao bi se koristiti kao popis za provjeru u odnosu na mjerenja sklopljena prije ponovne ugradnje mjenjača. Preskakanje ovog koraka najčešći je uzrok neuspjeha ranog ponavljanja — posebno na vozilima s velikom kilometražom gdje je istrošenost osovine vilice promijenila efektivnu geometriju poluge od onoga što dijagram pretpostavlja.

CSC dijagram izbacivanja ležaja — Drugačija arhitektura

Dizajn koncentričnog podređenog cilindra zaslužuje poseban odjeljak jer njegov dijagram izgleda potpuno drugačije od uobičajenog rasporeda koji se pokreće vilicom. Mnogi tehničari obučeni na starijim vozilima pogrešno identificiraju CSC dijagrame ili pokušavaju prilagoditi konvencionalne postupke zamjene ležaja CSC aplikacijama sa skupim posljedicama.

Što CSC dijagram pokazuje

CSC dijagram je presjek kroz tijelo hidrauličkog cilindra. Ključne značajke vidljive na crtežu uključuju:

Hidraulički ulazni otvor i otvor za odzračni vijak na vanjskom kućištu
Prstenasti klip koji klizi aksijalno unutar provrta cilindra
Brtva klipa (obično EPDM usna brtva ili O-prsten) i njegov aksijalni položaj u odnosu na otvor
Ležaj za izbacivanje pritisnut je ili uskoči na vrh klipa
Povratna opruga (ako postoji) koja drži ležaj u kontaktu s prstima pritisne ploče
Uzorak vijaka montažne prirubnice koji locira CSC na kućište zvona

Na dijagramu nema vilice, zakretnog svornjaka i sajle/šipke. Glavni cilindar spojke u kutiji pedala povezan je izravno s ovom jedinicom preko hidrauličkog voda. Izbacivajući ležaj u ovom sustavu ima kontinuiranu silu predopterećenja od 50 do 200 N (kontaktna sila od povratne opruge ili predopterećenja opruge dijafragme) u svakom trenutku, čak i kada je papučica otpuštena — zbog čega CSC izbacivajući ležajevi moraju biti ocijenjeni za kontinuirani rad, a ne za povremenu upotrebu.

Uobičajena pogrešna čitanja CSC dijagrama

Najčešća pogreška pri tumačenju CSC dijagrama je pogrešno identificiranje otvora za odzračivanje kao priključka za podmazivanje. Njih dvoje mogu izgledati slično u shemi, ali služe u potpuno različite svrhe. Pokušaj podmazivanja otvora za odzračivanje uvodi mazivo u hidraulički krug, onečišćujući tekućinu kočnice/spojke i uništavajući brtvu klipa unutar nekoliko stotina kilometara.

Druga uobičajena pogreška je pogrešno očitavanje metode montiranja ležaja na klip. Neki CSC ležajevi su presovani i ne mogu se odvojiti od klipa bez uništavanja klipa; drugi koriste uskočni prsten i servisiraju se zasebno. Prikaz presjeka na dijagramu to jasno pokazuje — prešani spoj ne pokazuje značajku utora ili spojnice na spoju ležaja i klipa, dok spoj s uskočnim prstenom pokazuje utor i poprečni presjek spojnice.

Na vozilima kao što su DSG mjenjači s dvostrukom spojkom Volkswagen grupe zapravo postoje dvije CSC jedinice u istom kućištu zvona — po jedan za svaki djelomični prijenos — a njihovi su dijagrami zrcalne slike jedan drugoga. Zamjena K1 i K2 ležajeva tijekom ponovnog sastavljanja rezultira prijenosom koji ne može odvojiti niti jedan paket spojke.

Performanse i utrke izbacuju razlike u dijagramu ležaja

Ležajevi za izbacivanje visokih performansi i trkaćih ležajeva izrađeni su prema različitim standardima od OEM zamjena, a njihovi dijagrami jasno odražavaju te razlike. Razumijevanje dijagrama pomaže pri određivanju ispravnog ležaja za određenu razinu snage.

Dizajn ležaja s kutnim kontaktom

Trkaći izbacivajući ležajevi često zamjenjuju standardne kuglične ležajeve s dubokim utorima s dizajnom s kutnim kontaktom, vidljivim na dijagramu kao set kuglica postavljen pod kutom (obično 15° do 40° ) u odnosu na os prstenastog provrta. Ova geometrija omogućuje ležaju da nosi veća kombinirana aksijalna i radijalna opterećenja bez povećanja veličine ovojnice. Ležaj za otpuštanje kvačila Tilton Engineering serije 40, na primjer, koristi usklađeni set ležajeva s kutnim kontaktom koji mogu podnijeti opterećenja otpuštanja do 4000 N — gotovo tri puta više od uobičajenog opterećenja osobnog automobila.

Samoporavnavajuća (sferična) kontaktna površina

Na dijagramu samoporavnajućeg ležaja za otpuštanje, kontaktna površina pokazuje sferni ili konveksni profil, a ne ravnu površinu. Ova geometrija kompenzira manju neusklađenost između osi izbacivajućeg ležaja i ravnine prstiju opruge dijafragme — neusklađenost koja postaje značajnija u primjenama s velikim konjskim snagama gdje reakcija okretnog momenta motora može pomaknuti pogonski sklop pod opterećenjem. Sferično lice redistribuira kontaktni stres, smanjujući vršni Hertzov kontaktni stres koji uzrokuje slanjenje prstiju.

Podesiva visina ležaja

Neki izvedbeni ležajevi koji se aktiviraju vilicom imaju podesivi nosni dio koji mijenja efektivnu visinu kontaktne površine u odnosu na tijelo ležaja. Na dijagramu je to prikazano kao prsten s navojem i sigurnosnom maticom. To omogućuje da isti ležaj bude konfiguriran za različite visine prstiju pritisne ploče — korisno kada se miješaju potisne ploče naknadno s postojećom geometrijom vilice. Raspon podešavanja visine je obično ±5 mm .

Grafitni otključni ležajevi (vintage / tip papuče)

Starinski trkaći dijagrami ponekad prikazuju grafitni ležaj za otpuštanje bloka — klizni ležaj koji se ne okreće, već klizi po prstima opruge dijafragme pomoću ugljično-grafitnog lica. U ovom dizajnu nema lopti niti utrka. Dijagram prikazuje čvrstu grafitnu ili PTFE podlogu ispunjenu ugljikom u čeličnom nosaču. Ovaj dizajn zahtijeva kontinuirani kontakt (bez slobodnog hoda) i stvara toplinu trenja koja ograničava upotrebu na strujne krugove kontinuiranog rada, a ne na uličnu vožnju s ponovljenim ciklusima uključivanja.

Intervali održavanja i kada zamijeniti na temelju dijagrama pokazatelja istrošenosti

Ležajevi za izbacivanje klasificirani su kao potrošni predmet, a smjernice OEM-a univerzalno preporučuju zamjenu ležaja kad god se zamijene disk kvačila i potisna ploča — bez obzira na vidljivo stanje ležaja. Obrazloženje je jednostavno: trošak rada ponovnog uklanjanja mjenjača ako ležaj otkaže ubrzo nakon servisiranja kvačila mnogo je puta veći od troška samog ležaja.

Oznaka 50.000–80.000 km

Za tešku gradsku vožnju (česta uporaba kvačila, stani-kreni), ovo je prva kilometraža pri kojoj se preporučuje provjera vanjskog ležaja. Ako mjenjač pada iz nekog drugog razloga (servis mjenjača, zamjena dvomasenog zamašnjaka), ležaj treba ispitati na aksijalni zazor veći od 0,3 mm a radijalna zračnost veća od 0,2 mm , mjereno s ležajem na rukavcu ulaznog vratila.

Servisni interval kvačila (bilo koja kilometraža)

Svaki posao kvačila je automatska zamjena ležaja. Ovo je industrijska standardna preporuka Sachsa, LuK-a, Valea i Exedyja — svi oni isporučuju ležajeve u svojim paketima kvačila upravo iz tog razloga. Pokušaj ponovne uporabe originalnog ležaja s novim kompletom kvačila poništava jamstvo za komplet kvačila za većinu marki.

Zamjena temeljena na buci (bilo koja kilometraža)

Buka ovisna o papučici spojke — buka koja se pojavljuje ili nestaje s pomicanjem papučice — dovoljno je opravdanje za izbacivanje zamjene ležaja bez obzira na kilometražu. Zanemarivanje ovog simptoma riskira potpuno blokiranje ležaja, što može zaključati spojku u isključenom položaju (vozilo ne može uključiti pogon) ili uzrokovati da fragmenti kontaktne površine oštete prste dijafragme pritisne ploče, pretvarajući zamjenu ležaja u punu zamjenu kompleta spojke.

CSC hidrauličko curenje (bilo koja kilometraža)

CSC izbacivajući ležaj koji počinje ispuštati hidrauličku tekućinu ima pokvarenu brtvu klipa. Budući da je ležaj sastavni dio klipa, cijela jedinica CSC mora se zamijeniti. Zagađenje tarnog diska kvačila hidrauličkom tekućinom je sekundarna posljedica — čak i mala količina tekućine kvačila na površini diska smanjuje koeficijent trenja od približno 0,35 do ispod 0,15 , uzrokujući proklizavanje spojke pri punom momentu.

Točke podmazivanja u dijagramu izbacivajućeg ležaja

Svaki dijagram postavljanja profesionalnog ležaja za izbacivanje označava specifične točke podmazivanja simbolom masti. Nanošenje maziva na krivo mjesto — ili korištenje krive vrste — uzrokuje isto toliko problema kao i nenanošenje nikakvog.

Sučelje držača ulaznog vratila/provrta glavčine

A lagani film masti s visokim talištem (NLGI stupanj 2, litij kompleks ili baza molibden disulfida) nanosi se na vanjsku stranu pričvrsne čahure ležaja ulaznog vratila gdje klizi glavčina. Film mora biti tanak — vidljivo prekrivanje bez viška. Višak masti migrira na disk kvačila, zagađujući površinu trenja.

Vilica Pivot Ball Stud

Utičnica osovine vilice prima malu količinu iste masti s visokim talištem. Na osovinama s kugličnim svornjacima, na površinu kuglice nanosi se mast. Na osovini tipa osovine, čahure na svakom kraju osovine vilice primaju mast kroz Zerk priključak ako postoji ili pri rastavljanju.

Fork Savjeti na Hub kontakt točkama

Tamo gdje vrhovi vilice dodiruju ušice ili utore glavčine ležaja, mala količina masti sprječava koroziju i smanjuje proklizavanje koje uzrokuje klepetanje papučice spojke. Samo kontaktno područje - ne cijeli vrh vilice - prima mast.

NE podmazujte: kontaktnu površinu ležaja

Kontaktna površina ležaja za izbacivanje koja dodiruje prste opruge dijafragme mora ostati suha. Mast na ovoj površini stvara ravninu klizanja koja može uzrokovati ekscentrično hodanje prstiju po površini ležaja, stvarajući vibracije i ubrzavajući trošenje na obje komponente. Moderni ležajevi tvornički su podmazani iznutra i zabrtvljeni — ne zahtijevaju dodatno podmazivanje .

Često postavljana pitanja o dijagramima ležajeva za izbacivanje i zamjeni

Koja je razlika između ležaja za izbacivanje i ležaja za otpuštanje?

Oni su ista komponenta koja se naziva dvama različitim imenima. "Izbacivanje ležaja" tradicionalni je sjevernoamerički izraz. "Pokretni ležaj" češći je u europskoj servisnoj literaturi iu katalozima OEM dijelova od proizvođača kao što su ZF, Sachs i Valeo. Neki servisni dijagrami koriste "ležaj za otpuštanje spojke" (CRB) kao formalnu oznaku. Sva tri pojma opisuju isti ležaj koji isključuje kvačilo kada se pritisne papučica.

Mogu li dijagnosticirati loš izbacivajući ležaj bez skidanja prijenosa?

Da, s razumnim povjerenjem. Neispravan izbacivajući ležaj gotovo uvijek proizvodi buku koja je posebno povezana s položajem papučice spojke. Dok motor radi, polako pritisnite papučicu spojke. Ako se zvuk (cviljenje, škripanje ili cvrčanje) pojavi čim se papučica počne pomicati, a zatim promijeni karakter ili prestane blizu poda, izbacivajući ležaj je glavni osumnjičeni. Ako je buka prisutna cijelo vrijeme bez obzira na položaj papučice, vjerojatnije je da je problem u samom mjenjaču. Ovaj test buke ovisan o pedali izravno je u korelaciji s položajem ležaja u mirovanju u odnosu na otpušteni dijagram: samo se ležaj pomiče kada se pedala pomiče, tako da buka koja prati kretanje papučice mora dolaziti iz ležaja ili njegovih neposrednih kontaktnih točaka.

Kako se dijagram izbacivanja ležaja razlikuje za kvačilo na potezanje u odnosu na kvačilo na potiskivanje?

U potisnoj spojki (najčešća izvedba), izbacivajući ležaj nalazi se na strani mjenjačke kutije pritisne ploče i gura se prema motoru kako bi se pritisnuli prsti opruge dijafragme. U kvačilu tipa povlačenja, mehanizam za oslobađanje nalazi se na strani motora na potisnoj ploči, a ležaj odvlači prste od strane zamašnjaka. Strelica sile na dijagramu i smjer kretanja ležaja potpuno se mijenjaju između dva dizajna. Spojke tipa povlačenja bile su povijesno uobičajene na poljoprivrednoj opremi i nekim europskim kamionima (Eaton Fuller, na primjer), ali se povremeno pojavljuju na postprodajnim postavkama visokih performansi jer nude dosljedniji osjećaj papučice pri velikim steznim opterećenjima.

Što znači kada dijagram izbacivanja ležaja pokazuje značajku "samocentriranja"?

Samocentrirajući (koji se nazivaju i plutajući ili samoporavnavajući) ležajevi za izbacivanje imaju spoj glavčine s vanjskim tijelom koji dopušta malu količinu radijalnog plutanja - obično 0,5 do 2,0 mm radijalnog pomicanja — između glavčine koja se kreće na rukavcu ulaznog vratila i vanjskog tijela koje dodiruje potisnu ploču. Ovaj plovak omogućuje ležaju da se poravna s vrhovima prstiju opruge dijafragme pritisne ploče čak i ako kvačilo nije savršeno koncentrično s ulaznom osovinom. Dijagram to prikazuje kao prazninu između OD-a glavčine i ID-a vanjskog nosača, često s valovitom oprugom ili oprugom za centriranje koja drži vanjsko tijelo u središtu tijekom nespojenja bez sprječavanja radijalnog pomicanja pod opterećenjem.

Zašto moj novi ležaj za izbacivanje proizvodi buku odmah nakon ugradnje?

Zvuk novog izbačenog ležaja odmah nakon ugradnje gotovo uvijek ukazuje na jednu od tri greške pri ugradnji vidljive na dijagramu: (1) Slobodni hod nije ispravno postavljen i ležaj je u kontaktu s prstima pritisne ploče u mirovanju, radi pod stalnim opterećenjem i stvara toplinsku buku. (2) Čahura glavčine nije bila podmazana prije ugradnje, tako da je ležaj vezan za držač ulaznog vratila i ne klizi slobodno. (3) Vrhovi vilice nisu pravilno namješteni u utor glavčine, što uzrokuje naginjanje ležaja izvan osi i dodiruje prste pritisne ploče pod kutom. Vratite se na dimenziju zazora na dijagramu i dimenziju dubine zahvaćanja vilice kako biste provjerili ove tri točke prije nego što pretpostavite da je sam ležaj neispravan.

Postoji li način da se zamijeni samo izbacivajući ležaj bez zamjene cijelog kompleta kvačila?

Tehnički da, ali se ne preporučuje praksa. Zamjena samo izbacivajućeg ležaja i dalje zahtijeva potpuno uklanjanje mjenjača na većini vozila — rad je jednak kompletnom poslu kvačila. Budući da se disk kvačila, potisna ploča i izbacivajući ležaj troše pri povezanim stopama (svi podliježu istom broju ciklusa uključivanja), ugradnja novog ležaja na istrošenu potisnu ploču i disk znači da će novi ležaj naići na istrošene prste opruge dijafragme koji mogu biti nejednake visine (iznad tolerancije od 0,5 mm prikazane u bloku specifikacija na dijagramu), uzrokujući iste vibracije i uzorci ubrzanog trošenja od prvog dana. Trošak kompleta ležajeva u odnosu na kompletan komplet kvačila je tipičan manje od 15–25% ukupnih troškova popravka , čineći zamjenu dijelova ekonomski neracionalnom.

Imaju li električna vozila (EV) ležajeve za izbacivanje?

Standardna baterijska električna vozila (BEV) nemaju ručne spojke i stoga nemaju izbacivajuće ležajeve. Elektromotor je povezan s pogonskim kotačima preko jednobrzinskog reduktora s fiksnim omjerom bez mehanizma spojke. Međutim, neke učinkovite EV aplikacije i određene hibridne konfiguracije koriste automatizirane ručne mjenjače ili mjenjače s dvostrukom spojkom koji zadržavaju pakete spojke — u tim se slučajevima koriste CSC jedinice s električnim pogonom i sadrže izbacivajući ležaj, iako njime upravlja elektronički pokretač spojke, a ne hidraulički krug kojim upravlja papučica.

Koja mast ide na čahuru ulaznog vratila prilikom ugradnje izbacivajućeg ležaja?

Bilješka o podmazivanju dijagrama izbacivajućeg ležaja navodi mast visoke temperature i visoke točke taljenja kompatibilnu s okolinom kvačila. Većina OEM proizvođača i proizvođača kompleta kvačila (LuK, Sachs, Valeo, Exedy) uključuje malu vrećicu odgovarajuće masti u kompletu kvačila. Ako se nabavlja odvojeno, a molibden disulfid (MoS2) mast, NLGI stupanj 2 , s točkom kapanja iznad 180°C. Tehničari ponekad koriste bakrenu smjesu protiv zapinjanja, ali ona nije idealna jer može lakše migrirati, a njena visoka toplinska vodljivost može ubrzati prijenos topline u glavčinu ležaja. Nikada nemojte koristiti mast za ležajeve kotača ili mast za šasiju — obje su premekane i pod toplinom spojke će se ukapiti, migrirajući na površinu diska.
