Kakvu buku proizvodi istrošeni ležaj za otpuštanje kvačila?

Kako zapravo zvuči istrošeni otkočni ležaj kvačila?

Nošena ležaj za otpuštanje spojke — također se naziva izbacivajući ležaj — najčešće proizvodi a visoko cviljenje, cvrčanje ili škripanje koje se pojavljuje posebno kada pritisnete papučicu spojke i nestaje kada ga otpustite. Ovaj odnos uključivanja i isključivanja s pomicanjem papučice najjasniji je dijagnostički trag koji odvaja loš otključni ležaj od ostalih zvukova pogonskog sklopa. U nekim slučajevima zvuk prelazi u grubo, metalno škripanje kada ležaj pređe cviljenje u fizički kontakt između metalnih komponenti. Ako čujete dosljedno režanje ili tutnjavu koja mijenja karakter u trenutku kada vaša noga dotakne papučicu kvačila, kvar ležaja kvačila je najvjerojatniji uzrok.

Razumijevanje točno onoga što čujete - i kada - spašava vas od pogrešnog dijagnosticiranja problema kao istrošenog pomoćnog ležaja, kvara ležaja ulaznog vratila ili čak cviljenja mjenjača. Svaki od njih proizvodi buku u različito vrijeme i pod različitim uvjetima. Signatura buke ležaja za otpuštanje povezana je izravno s aktiviranjem papučice, što ga čini jednom od jednostavnijih komponenti za prepoznavanje na uho.

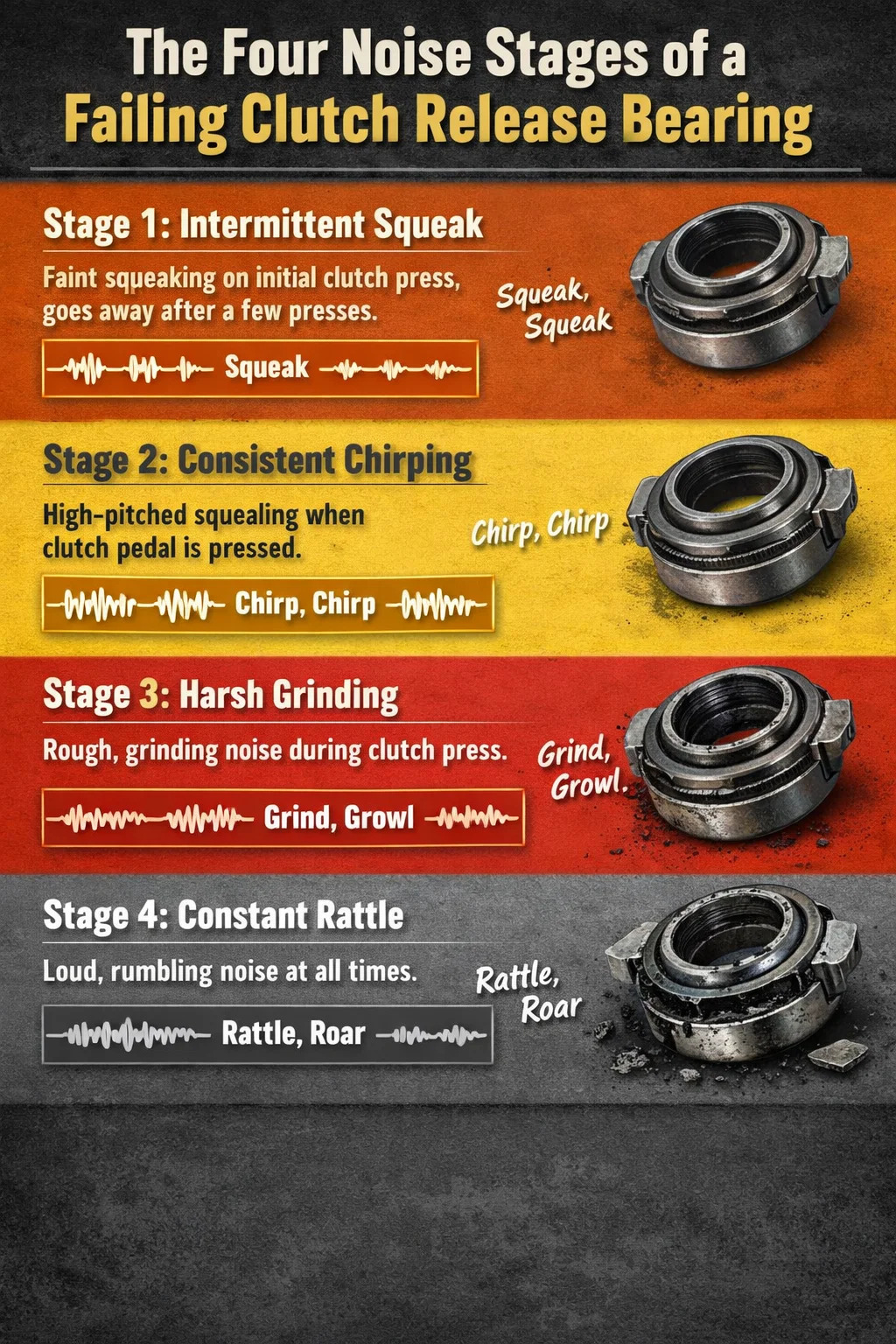

Četiri različita stupnja buke kvara ležaja kvačila

Istrošenost ležaja rijetko se javlja odjednom. Pogoršanje slijedi prilično predvidljiv luk od suptilnog do katastrofalnog, a svaki stupanj proizvodi drugačiji akustični potpis. Saznanje u kojoj ste fazi pomaže vam u procjeni hitnosti.

Faza 1 — Isprekidano škripanje

U najranijoj fazi, podmazivanje unutar ležaja počinje se kvariti ili sušiti. Možda ćete primijetiti tiho škripanje samo pri prvom pritisku spojke nakon što je auto stajao preko noći, a nestaje nakon nekoliko pritisaka nakon što se ležaj zagrije. Mnogi vozači ovo odbacuju kao jutarnju kondenzaciju ili hladan mjenjač. Lako ga je zanemariti, ali ovo je najjeftinije i najmanje ometajuće vrijeme za rješavanje problema — zamjena ležaja u ovoj točki obično uključuje najmanje kolateralne štete.

Faza 2 — dosljedno cvrčanje ili cviljenje pri pritisku na papučicu

Ovo je faza o kojoj se najčešće izvještava. Buka se sada može ponoviti: pritisnite papučicu spojke, čujete cviljenje; otpustite papučicu, buka prestaje . Zvuk je visoke frekvencije, ponekad se opisuje kao cvrkut ptica ili cviljenje kočnica bicikla. Iznutra, kuglični ili valjkasti elementi ležaja rade na suho, a kavez ili prstenovi počinju pokazivati ​​istrošenost. U ovom trenutku ležaj je funkcionalan, ali je degradiran. Većina mehaničara smatra ovu fazu praktičnim pragom za planiranje zamjene, budući da se napredovanje do faze 3 može dogoditi brzo nakon što počne stalna buka.

Faza 3 — oštro mljevenje ili režanje

Visoko cviljenje prelazi u niži, grublji zvuk mljevenja ili režanja. To znači da su se kotrljajući elementi unutar ležaja počeli lomiti ili da su prstenovi ležaja vidljivo urezani. Dolazi do kontakta metal na metal. U ovoj fazi postoji stvarna opasnost od zaglavljivanja ležaja dok je papučica spojke pritisnuta , koji može zaključati vilicu kvačila u isključenom položaju i ostaviti vas na cjedilu. Vibracija koja se prenosi kroz samu papučicu spojke često se pojavljuje u ovoj fazi — pulsiranje ili hrapavost koju osjećate pod nogama.

Faza 4 — kontinuirana buka bez obzira na položaj papučice

Nakon što se ležaj sklopi do točke kada je u gotovo stalnom kontaktu s okolnim komponentama, buka postaje prisutna bez obzira na to je li papučica pritisnuta ili ne. U ovoj fazi ležaj se možda dovoljno raspao da ošteti potisnu ploču, disk kvačila ili čak zamašnjak. Ovdje naglo eskaliraju troškovi popravka. Posao koji je mogao koštati 300–500 USD u dijelovima i radu u fazi 1 ili 2 može premašiti 1200–1800 USD nakon što se uračunaju obnova ili zamjena tlačne ploče i zamašnjaka.

Kako potvrditi da buka dolazi iz ležaja za otpuštanje kvačila

Budući da ručni mjenjač sadrži nekoliko ležajeva koji mogu proizvesti slične zvukove - ležaj ulaznog vratila, ležaj ili čahura pomoćnog vratila i ležajeve međuosovina - vrijedi izvršiti nekoliko jednostavnih provjera prije nego što zaključite da imate loš otkočni ležaj.

Test pritiska na pedale

Parkirajte vozilo s upaljenim motorom i mjenjačem u neutralnom položaju. Polako pritisnite papučicu spojke. Ako cviljenje ili škripanje počinje u trenutku kada počnete pritiskati i prestaje kada potpuno otpustite papučicu, ležaj za otpuštanje spojke je glavni sumnjivac. Buka bi trebala biti usklađena s kretanjem papučice — glasnija kako dalje pritišćete, potencijalno različita u visini na različitim dubinama papučice, ovisno o tome kako ležaj dodiruje prste pritisne ploče.

Razlikovanje od ležaja ulaznog vratila

Nošena input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Razlikovanje od pilotskog ležaja ili čahure

Vodeći ležaj (ili čahura u mnogim vozilima) nalazi se u središtu zamašnjaka i podupire vrh ulazne osovine mjenjača. Istrošeni pomoćni ležaj obično proizvodi buku tijekom faze proklizavanja kvačila — kada se povlačite s mjesta zaustavljanja i kvačilo je djelomično uključeno. Također može proizvesti cviljenje ili cviljenje kada je mjenjač u neutralnom položaju dok motor radi, što se razlikuje od čistog pritiska na papučicu ležaja za otpuštanje.

Osjetite vibraciju

Lagano stavite ruku na mjenjač dok polako pritišćete papučicu spojke. Otporni ležaj u kvaru često prenosi suptilnu vibraciju ili hrapavost kroz pogonski sklop koji se može osjetiti na mjenjaču ili u nekim vozilima na podu u blizini tunela mjenjača. Ova taktilna povratna informacija, u kombinaciji sa zvučnim cviljenjem pri pritisku na papučicu, čvrsto je usmjerena prema ležaju za otpuštanje.

Zašto se ležajevi za otpuštanje kvačila troše

Razumijevanje temeljnog uzroka je važno jer se neki načini kvarova mogu spriječiti, a njihovo rješavanje produljuje vijek trajanja sljedećeg ležaja.

Oslonite nogu na papučicu kvačila

Ovo je najčešći pojedinačni uzrok kvara ležaja za prijevremeno otpuštanje. Čak i vrlo lagani pritisak u mirovanju od 5–10 lbs na papučici kvačila održava okretanje ležaja za otpuštanje protiv prstiju opruge dijafragme pritisne ploče . U normalnom radu ležaj je opterećen samo djelić sekunde koji je potreban za promjenu brzina. Vozač koji odmara nogu na papučici spojke u prometu može dodati tisuće dodatnih opterećenih okretaja po satu, dramatično ubrzavajući trošenje. Životna kilometraža za ležaj koji se vozi na ovaj način može pasti sa 100.000 milja na manje od 30.000 milja.

Vožnja Clutchom po brdima

Držanje vozila nepomično na nagibu balansiranjem uključivanja kvačila umjesto korištenja ručne kočnice održava ležaj za otpuštanje pod stalnim opterećenjem, a lamelu kvačila u stanju kontinuiranog klizanja. Osim trošenja ležaja, ovo također glazira disk kvačila i zarezuje površinu zamašnjaka. Pet minuta držanja na uzbrdici ovom tehnikom može uzrokovati isto trošenje kao i deseci kilometara normalne vožnje.

Kontaminacija i ulazak vlage

Moderni zabrtvljeni ležajevi su unaprijed podmazani i dizajnirani da rade bez održavanja, ali brtve se s vremenom degradiraju, posebno u vozilima koja rade u mokrom, blatnom ili prašnjavom okruženju. Jednom kada vlaga ili pijesak uđu u ležaj, mazivo je ugroženo i počinje abrazivno trošenje. Vozila koja se koriste izvan cesta ili u regijama s velikim nanošenjem soli na ceste često pokazuju istrošenost otkosnih ležajeva pri znatno manjim kilometražama od onih koja se voze u čistim i suhim uvjetima.

Neusklađenost i nepravilna instalacija

Ležaj za oslobađanje koji nije savršeno centriran na osiguraču ležaja ulaznog vratila ili vilica kvačila koja je savijena ili istrošena u svojoj točki zakretanja, opteretit će ležaj neravnomjerno. Ovo stvara stanje bočnog opterećenja za koje ležaj nije predviđen, što dovodi do brzog trošenja na jednoj strani prstena ležaja. Oznaka buke u ovom slučaju često je više ritmično otkucavanje ili zveckanje pri pritisku na papučicu, a ne glatko cviljenje, što odražava neravnomjerno opterećenje.

Produljeni vijek trajanja bez zamjene

Čak i uz savršenu tehniku vožnje, otkočni ležaj je trošan predmet. Većina proizvođača navodi vijek trajanja sklopa kvačila u rasponu od 80.000 do 150.000 milja ovisno o težini vozila, vrsti prijenosa i načinu korištenja . Teški kamioni i vozila koja se koriste za vuču brže dosežu donju granicu tog raspona. Mnogi tehničari preporučuju zamjenu otpusnog ležaja kad god se mijenja disk kvačila, jer rad za pristup ležaju čini većinu ukupnih troškova posla.

Usporedba buke: Ležaj za otpuštanje kvačila u odnosu na druge uobičajene zvukove kvačila

Ne znači svaki zvuk iz područja kvačila da je otkočni ležaj u kvaru. Tablica u nastavku uspoređuje najčešće izvore buke i njihove karakteristike kako bi se suzila dijagnoza.

Ostali simptomi koji prate istrošeni ležaj za otpuštanje kvačila

Buka je primarni pokazatelj, ali pokvareni ležaj za izbacivanje često se pojavljuje uz druge simptome koji, uzeti zajedno, grade jači slučaj za dijagnozu.

• Vibracija papučice kvačila: Pulsiranje ili hrapavost pod nogama prilikom pritiskanja spojke, uzrokovana neravnom površinom ležaja koja prenosi vibracije prema gore kroz vilicu spojke i hidrauličko ili kabelsko povezivanje.
• Povećani napor na papučici: Trošenjem ležaja i povećanjem njegovog unutrašnjeg otpora stvara se dodatni otpor koji vozač mora savladati pri pritisku na papučicu. Promjena je postupna i lako ju je propustiti dok se ne usporedi sa svježe servisiranom spojkom.
• Poteškoće pri uključivanju ili isključivanju brzina: U uznapredovalim stadijima, ležaj koji je počeo zapinjati ili je uzrokovao zaglavljivanje vilice kvačila može rezultirati nepotpunim isključivanjem kvačila, čineći promjene brzina hrskavim ili teškim.
• Proklizavanje kvačila: Dok je proklizavanje češće simptom istrošene lamele kvačila, zaglavljeni ili slomljeni ležaj može spriječiti potisnu ploču da potpuno stegne lamelu kvačila, što dovodi do proklizavanja pod opterećenjem.
• Vidljivi materijal ležaja ili metalne čestice: U vozilima s poklopcem za inspekciju ili na stolu tijekom zamjene kvačila, tehničari ponekad uočavaju sjajne metalne ostatke u kućištu zvona što je u skladu s kvarom materijala ležaja.

Koliko dugo možete voziti s bučnim ležajem za otpuštanje kvačila?

To u potpunosti ovisi o stupnju u kojem je ležaj dosegao. U fazi 1 (povremena hladna škripa) ili ranoj fazi 2 (stalno cviljenje pri pritisku na papučicu, ali nema drugih simptoma), mnogi vozači nastavljaju sigurno upravljati svojim vozilom tjednima ili čak nekoliko mjeseci dok dogovaraju popravke. Rizikom se može upravljati sve dok je ležaj funkcionalan i buka ne napreduje.

Nakon što počne mljevenje (faza 3), nastavak vožnje nosi značajan rizik od kvara. Ležaj koji zaklijepi dok je papučica spojke pritisnuta može potencijalno zaključati mehanizam spojke u isključenom položaju, ostavljajući vas nesposobnim uključiti brzinu. U najgorem slučaju, srušeni ležaj raspršuje krhotine unutar kućišta zvona koje zarezuju zamašnjak i površinu potisne ploče, dodajući nekoliko stotina dolara na ono što bi inače bila jednostavna zamjena ležaja i diska kvačila.

Praktična smjernica koju koriste mnogi iskusni mehaničari: ako je buka prisutna svaki put kada pritisnete kvačilo i postojana je više od dva tjedna, odmah rezervirajte popravak. Ako se zvuk čak i jednom promijenio iz cviljenja u škripanje, tretirajte to kao hitno.

Što uključuje proces zamjene

Zamjena ležaja za otpuštanje kvačila zahtijeva uklanjanje mjenjača za pristup sklopu kvačila. To je razlog zašto posao nosi troškove rada - sam ležaj je jeftina komponenta, obično čija je cijena između 20 i 80 dolara za većinu osobnih vozila, ali uklanjanje mjenjača na vozilu s prednjim motorom i pogonom na stražnje kotače obično traje 3-5 sati rada. Uklanjanje sklopa mjenjač-diferencijal s prednjim pogonom može trajati od 4 do 8 sati, ovisno o izgledu i pristupačnosti vozila.

Budući da je sav ovaj rad potreban za pristup ležaju, standardna je praksa - i financijski razumno - zamijeniti cijeli komplet kvačila u isto vrijeme. Komplet kvačila uključuje disk, potisnu ploču i otkočni ležaj, a ponekad i novi pomoćni ležaj ili čahuru. Inkrementalni trošak dijelova za kompletan komplet u odnosu na samo ležaj često iznosi 100 – 300 USD, što je djelić dodatnog rada koji bi bio potreban za drugo rastavljanje ako bi disk kvačila otkazao godinu dana kasnije.

U ovom trenutku također treba provjeriti stanje zamašnjaka. Zamašnjak koji pokazuje toplinske pukotine, tvrde točke (sjajne kružne mrlje s plavom bojom) ili utore dublje od približno 0,030 inča treba ponovno nanijeti na površinu ili zamijeniti , budući da istrošeni ili izrezbareni zamašnjak ubrzava trošenje novog diska kvačila i može uzrokovati klepetanje ili podrhtavanje kvačila čak i neposredno nakon servisa.

Tipični rasponi troškova po kategoriji vozila

• Ekonomski i kompaktni automobili (npr. Honda Civic, VW Golf, Toyota Corolla): 450–900 USD za kompletan komplet kvačila uključujući rad u neovisnoj trgovini.
• Izvedbeni i sportski automobili (npr. Subaru WRX, Ford Mustang, Chevrolet Camaro): 700–1400 USD, ovisno o specifikaciji dijelova i vrsti prijenosa.
• Laki kamioni i terenska vozila (npr. Toyota Tacoma, Ford Ranger): 600–1200 USD, s tim da vozila s pogonom na sva četiri kotača u nekim slučajevima zahtijevaju dodatno odspajanje prijenosnog kućišta.
• Europska vozila sa složenim sklopovima mjenjača-diferencijala (npr. BMW M-serije, Porsche 911 s ručnim): 1200–2500 USD zbog viših troškova dijelova i produljenog vremena rada.

Sprječavanje kvara ležaja prijevremenog otpuštanja kvačila

Dobre vozačke navike su najučinkovitiji oblik održavanja za izbacivanje ležaja. Ležaj je dizajniran da podnese kratka, ciklička opterećenja koja dolaze s normalnim promjenama brzina. Problemi nastaju kada to opterećenje postane kontinuirano ili pretjerano.

1. Držite lijevu nogu podalje od papučice spojke između promjena brzina. Oslonite ga na mrtvu papučicu (oslonac za noge) lijevo od papučice spojke. Čak i nekoliko funti pritiska u mirovanju pomnoženo s tisućama milja daje značajan broj sati nošenja pod opterećenjem.
2. Na uzbrdicama koristite ručnu kočnicu, a ne kvačilo. Kada čekate na semaforu na uzbrdici, zategnite ručnu kočnicu umjesto zadržavanja položaja s proklizavanjem spojke.
3. Odlučno mijenja kompletan stupanj prijenosa. Sporo, neodlučno uključivanje kvačila održava ležaj opterećenim dulje po ciklusu smjene. Glatko i razumno brzo kretanje papučice produljuje vijek trajanja ležaja.
4. Pregledajte vilicu kvačila i osovinu tijekom servisiranja kvačila. Nošena pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Odmah riješite sva hidraulička propuštanja spojke. Glavni ili podređeni cilindar kvačila iz kojeg curi tekućina može zaprljati disk kvačila i, u hidrauličnim sustavima ležajeva koji su uobičajeni u modernim vozilima, utjecati na rad i dugovječnost samog sklopa ležaja.

Koncentrični pomoćni cilindri u odnosu na tradicionalne ležajeve koji se pokreću vilicom

Vrijedno je napomenuti da mnoga vozila proizvedena od kasnih 1990-ih nadalje koriste koncentrični pomoćni cilindar (CSC) umjesto tradicionalnog vanjskog pomoćnog cilindra i rasporeda vilice kvačila. U CSC sustavu, hidraulički podređeni cilindar montiran je unutar kućišta zvona izravno oko ulazne osovine, a otkočni ležaj integriran je u jedinicu kao jedan sklop.

Karakteristike buke od pokvarenog CSC ležaja u biti su identične onima kod tradicionalnog ležaja za izbacivanje - cviljenje ili škripanje pri pritisku na papučicu - ali dijagnoza i popravak se razlikuju. CSC se ne može zamijeniti odvojeno od svojih hidrauličkih komponenti ; cijela jedinica se mora zamijeniti kao sklop. Troškovi za CSC jedinicu obično su 80–250 USD za sam dio, skuplji od samostalnog ležaja, ali još uvijek razuman s obzirom na kombiniranu prirodu komponente. Znakovi kvara CSC-a također uključuju curenje tekućine kvačila u kućište zvona, što može uzrokovati kontaminaciju diska kvačila uz buku ležaja.

Sažetak: ključne činjenice koje treba zapamtiti

• Nošena clutch release bearing primarily produces a cviljenje, cvrčanje ili škripanje koji su prisutni kada je papučica spojke pritisnuta i nestaju kada je otpuštena.
• Suprotan obrazac - buka kada je papučica podignuta, tiho kada se pritisne - pokazuje prema ležaju ulazne osovine, a ne prema ležaju za otpuštanje.
• Kvar napreduje kroz četiri faze: isprekidano škripanje, stalno cviljenje, škripanje i kontinuirana buka bez obzira na položaj papučice.
• Najčešći uzrok prijevremenog kvara je oslanjanje noge na papučicu spojke, zbog čega se ležaj neprestano vrti pod opterećenjem.
• Zamjena samo ležaja dok mjenjač nije u pogonu je loša ekonomičnost — potpuni komplet kvačila košta nešto više i izbjegava drugo rastavljanje diska ili potisne ploče.
• Nakon što se pojavi škripanje, popravak smatrajte hitnim. Nastavak vožnje dovodi do rizika od blokade ležaja, oštećenja ulazne osovine mjenjača i eskalacije troškova popravka.
