Kako prepoznati treba li zamijeniti ležaj: ključni znakovi

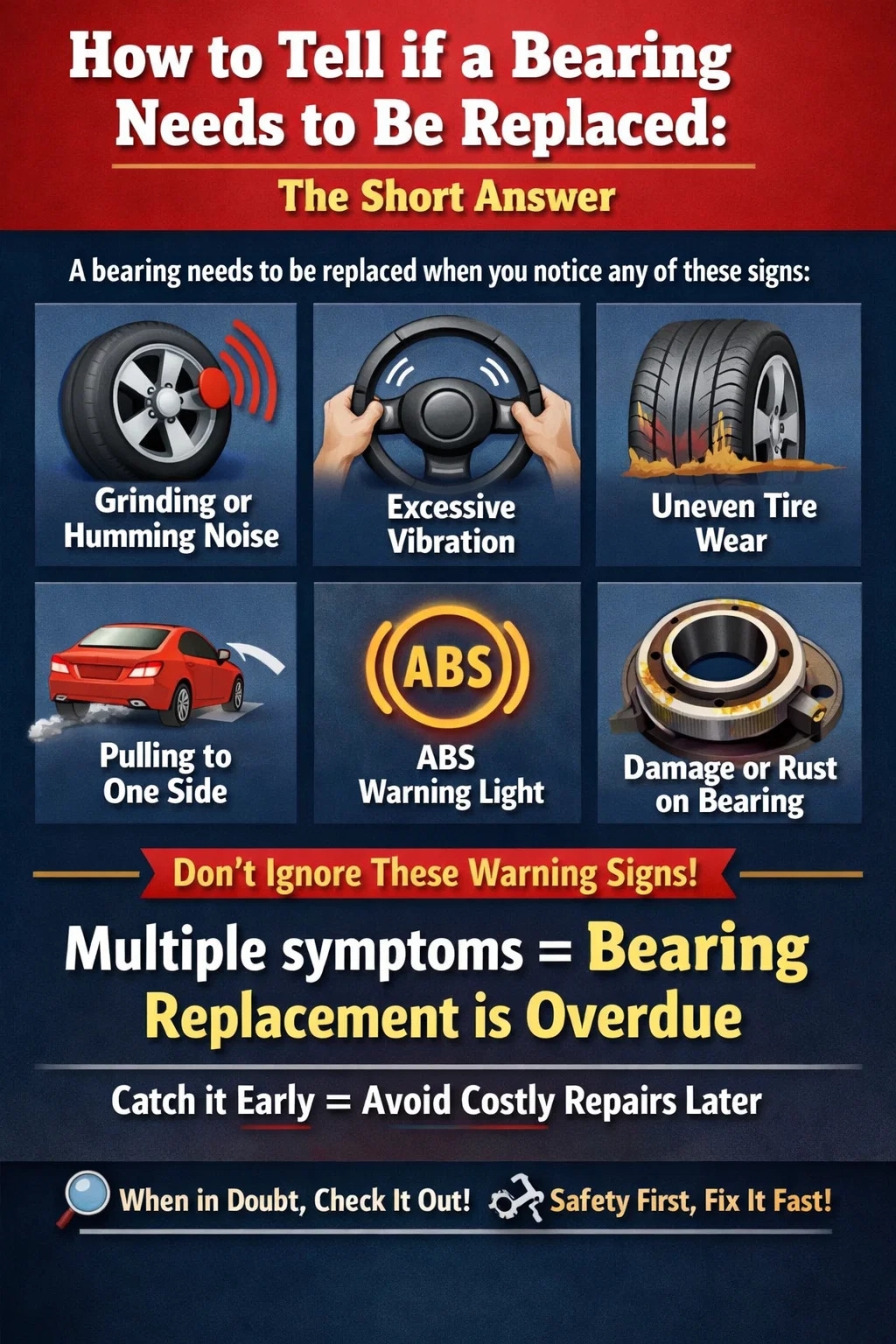

Kako znati treba li zamijeniti ležaj: kratak odgovor

A ležaj treba zamijeniti kada primijetite jedno ili više od sljedećeg: uporno škripanje, brujanje ili režanje koji se mijenjaju s brzinom, neuobičajene vibracije kroz upravljač ili šasiju, neravnomjerno ili ubrzano trošenje guma, povlačenje vozila na jednu stranu tijekom kočenja ili vidljiva fizička oštećenja poput hrđe, rupa ili promjene boje na površini ležaja. U automobilskom kontekstu, osvijetljena lampica upozorenja ABS-a također može ukazivati ​​izravno na pokvareni ležaj kotača. Svaki pojedinačni simptom zaslužuje istraživanje; višestruki simptomi koji se pojavljuju zajedno gotovo uvijek znače da je zamjena kasnila.

Ležajevi — bilo ležajevi kotača, industrijski kotrljajući ležajevi ili ležajevi vretena stroja — dijele isti zadatak: minimiziraju trenje između pokretnih dijelova dok nose radijalna i aksijalna opterećenja. Kada se ta funkcija smanji, posljedice se kreću od dosadne buke pa sve do katastrofalnog mehaničkog kvara. Razumijevanje točnih znakova upozorenja i znanje kako ih potvrditi razlika je između ranog prihvaćanja zamjene ležaja od 150 USD i kasnijeg suočavanja s računom za popravak od 1000 USD.

Neobični zvukovi: prvi i najpouzdaniji znak upozorenja

Buka je najraniji i najčešće prijavljeni pokazatelj kvara ležaja. Zvuk se mijenja ovisno o tome koliko je oštećenje uznapredovalo i o kojoj je vrsti ležaja riječ, ali nekoliko je uzoraka dosljedno u gotovo svakoj primjeni.

Pjevušenje i zujanje koje se mijenja brzinom

Tiho, cikličko zujanje koje raste i opada s brzinom vozila — a ne brzinom motora — jedan je od najočitijih simptoma istrošenog ležaja kotača. Buka dolazi od malih nepravilnosti u prstenu ležaja ili kotrljajućim elementima koji stvaraju vibracije dok se okreću. Ako ubrzate od 40 mph do 70 mph i zujanje postane osjetno glasnije, glavni osumnjičeni je ležaj. Isti princip vrijedi i za industrijske strojeve: ležaj koji pokreće pokretnu traku ili osovinu motora proizvest će sve istaknutiji dron kako rastu unutarnji zazori.

Brušenje, režanje i kontakt metala na metal

Škripanje je ozbiljniji znak od pjevušenja. To obično znači da podmazivanje ležaja nije uspjelo, da su kotrljajući elementi ili staze za klizanje udubljeni ili da su brtve ugrožene i da su ostaci ušli u kućište ležaja. U ovoj fazi dolazi do kontakta metal na metal sa svakom rotacijom. Na vozilu možete najjasnije čuti ovo škripanje tijekom skretanja ili prilikom premještanja težine, jer se u zavojima više opterećuje jedna strana sklopa ležaja. U stroju brušenje ukazuje na to da je ležaj u uznapredovalom stanju kvara i treba ga odmah isključiti.

Škljocanje, cviljenje i cikličko cvrčanje

Škljocanje koje se događa u ritmičkom intervalu koji odgovara rotaciji kotača često ukazuje na oštećeni CV zglob ili okrhnuto kotrljajuće tijelo unutar ležaja. Cviljenje — ponekad opisano kao zvuk ptičjeg cvrkuta — može se pojaviti kada je kavez ležaja deformiran ili kada se prstenovi ležaja osuše. Ti su zvukovi obično najuočljiviji pri malim brzinama i mogu nakratko nestati pri brzinama na autocesti, što vlasnike može dovesti u zabludu da misle da se problem riješio sam od sebe. Nije.

Dijagnosticiranje ležaja koji je bučan pomoću Swerve testa

Konkretno za ležajeve kotača, jednostavan test zakretanja može pomoći da se utvrdi koja strana kvari prije nego uopće podignete vozilo. Dok vozite brzinom na autocesti između 50 i 70 mph, nježno i glatko mijenjajte položaj u traku lijevo i desno. Kada upravljate lijevo, težina se prenosi na desne kotače, opterećujući desni ležaj. Ako se zujanje ili zujanje pojača dok se pomičete udesno, vjerojatno je problem u lijevom ležaju — i obrnuto. Ovaj test funkcionira jer opterećenje ležaja koji se pogoršava povećava buku, dok je trenutno rasterećenje suprotne strane smanjuje. Izvedite test na sigurnom, otvorenom prostoru s minimalnim prometom.

Vibracije kroz upravljač ili šasiju

Vibracije su još jedan snažan pokazatelj da je ležaj istrošen iznad prihvatljivih tolerancija. Za razliku od neuravnoteženosti guma — koja obično uzrokuje podrhtavanje upravljača u određenom rasponu brzina (obično između 60 i 70 mph) koje nestaje pri većim brzinama — vibracije povezane s ležajem imaju tendenciju progresivnog pogoršanja s povećanjem brzine i ne ispravljaju se same od sebe.

Ležaj kotača koji se pogoršava unosi prekomjernu zračnost u sklop glavčine. Kako unutarnji zazori rastu, kotač više ne može održavati savršeno dosljedan kontakt s cestom. Rezultirajuća nestabilnost putuje prema gore kroz ovjes i stup upravljača, često se osjeća kao stalno ili pulsirajuće podrhtavanje koje je najizraženije tijekom skretanja ili promjene trake. U industrijskoj opremi, vibracije koje nisu bile prisutne tijekom puštanja u rad - ili koje su se postupno pogoršavale tijekom vremena - tretiraju se kao konačan signal za pregled svih ležajeva u pogođenom vratilu ili kućištu.

Alati za analizu vibracija koji se koriste u programima prediktivnog održavanja mogu detektirati nedostatke ležaja puno prije nego što postanu zvučni, mjereći frekvencijske oznake povezane s određenim načinima kvara kao što su oštećenje unutarnjeg prstena, oštećenja vanjskog prstena ili pucanje kotrljajućeg elementa. Za prosječnog vlasnika vozila bez pristupa takvoj opremi, vjerovati fizičkom osjetu i upariti ga s drugim simptomima praktičan je pristup.

Klimanje kotača i test fizičkog potresa

Pretjerana zračnost u glavčini kotača jedan je od najjednostavnijih znakova da je ležaj kotača došao u kritično stanje. To možete potvrditi kod kuće jednostavnim fizičkim pregledom za koji nisu potrebni alati.

Sigurno podignite vozilo pomoću podne dizalice i učvrstite ga stalcima za dizalicu. Nikada se ne oslanjajte samo na dizalicu za škare za ovaj test. Nakon što je kotač podignut od tla, čvrsto uhvatite gumu u položajima 12 sati i 6 sati i pokušajte je zaljuljati prema sebi i od sebe. Zatim pomaknite stisak na položaje 3 sata i 9 sati i ponovite test. Ispravno funkcionirajući ležaj kotača ne bi trebao pokazivati ​​nulto vidljivo pomicanje. Bilo kakvo zamjetljivo njihanje, lupkanje ili labavost — čak i mala količina — ukazuje na to da je ležaj izgubio sposobnost sigurnog držanja sklopa kotača na mjestu i mora se bez odlaganja zamijeniti.

Kada je klimanje prisutno pri brzinama na autocesti, učinak se pojačava. Vozači mogu primijetiti osjećaj lebdenja ili strmljenja u upravljaču, kao da prednji dio vozila ne prati točno. Ovo nije simptom koji treba nadzirati i ponovno pregledavati — kotač s prekomjernom zračnošću ležaja može se, u ekstremnim uvjetima, potpuno odvojiti od vozila. Objavljena izvješća o nesrećama potvrđuju da su potpuni kvarovi ležajeva kotača uzrokovali katastrofalan gubitak kontrole pri brzinama na autocesti.

Zanošenje upravljača, povlačenje i gubitak odziva

Vozilo koje stalno vuče na jednu stranu tijekom vožnje ili koje zanosi tijekom kočenja može imati pokvaren ležaj kotača na strani prema kojoj se zanosi. Kako se ležaj kvari, stvara se neravnomjeran otpor kotrljanja na pogođenom kotaču. Taj otpor remeti sposobnost vozila da ide ravno, postavljajući asimetrične sile na pogonski sklop i geometriju upravljanja.

Poteškoća s ovim simptomom je u tome što se preklapa s nekoliko drugih uobičajenih problema, uključujući otpor kočione čeljusti, neravnomjeran tlak u gumama ili neporavnate kotače. Ako provjera poravnanja bude čista, tlak u gumama je ispravan, a kočnice ne pokazuju znakove zapinjanja ili neravnomjernog trošenja, ležaj kotača je sljedeći logični sumnjivac. Mehaničar koji podiže vozilo i ručno okreće svaki kotač često može identificirati ležaj koji je zaglavljen ili hrapav na dodir jednostavno opipom i zvukom tijekom tog ručnog testa rotacije.

Labavo ili lutajuće upravljanje - gdje vozilo više ne reagira oštrim, izravnim osjećajem kao kada je bilo novo - također može ukazivati ​​na istrošenost ležaja, osobito u kombinaciji s drugim simptomima. Zdravi ležajevi kotača održavaju sklop glavčine čvrstim; istrošeni dopuštaju mikroskopsko pomicanje koje omekšava osjećaj upravljanja i odgađa reakciju vozila na upute vozača.

ABS svjetlo upozorenja i smetnje senzora

Moderna vozila integriraju senzor brzine kotača za sustav protiv blokiranja kotača izravno u sklop glavčine ležaja kotača ili uz njega. Ovaj dizajn znači da pokvareni ležaj može izravno utjecati na rad ABS senzora. Kako se ležaj troši i unutarnji zazori povećavaju, odnos senzora prema tonskom prstenu (nazubljeni prsten koji očitava za izračunavanje brzine kotača) postaje nedosljedan. ECU prima nepravilne ili nedostajuće podatke o brzini iz tog zavoja i pali svjetlo upozorenja ABS-a na kontrolnoj ploči.

Vrijedno je napomenuti da lampica ABS-a može svijetliti zbog problema s ležajem čak i kada vozilo ne koči i ne dolazi do proklizavanja kotača. Ako se upozorenje ABS-a ili kontrole proklizavanja pojavi bez ikakvog očitog događaja u vožnji koji bi ga uzrokovao, te se poništi i povremeno se vraća, ležaj kotača je stavka visokog prioriteta za pregled. OBD-II skeniranje obično će pokazati kod greške senzora brzine kotača, a kotač na koji pokazuje je onaj za koji je prvo potrebno pregledati ležaj.

Neravnomjeran ili abnormalan uzorak istrošenosti guma

Gume se ravnomjerno troše kada je kotač pravilno poravnat i sklop glavčine drži kotač pod stalnim, ispravnim kutom u odnosu na površinu ceste. Istrošeni ležaj stvara zračnost u glavčini, što omogućuje lagano naginjanje kotača — osobito pod opterećenjem. Taj nagib uzrokuje da guma dodiruje cestu pod blagim kutom, koncentrirajući trošenje na jednom rubu umjesto da ga raspoređuje po cijeloj širini gaznoga sloja.

Ako se jedna guma troši brže od druge gume na suprotnoj strani iste osovine ili ako primijetite prekomjerno trošenje na unutarnjem ili vanjskom ramenu jedne gume bez ikakvih problema s poravnanjem, ležaj kotača na tom uglu zaslužuje pozornost. Ovaj se simptom razvija postupno i postaje vidljiv znatno nakon što je ležaj počeo otkazivati, što znači da sam uzorak istrošenosti potvrđuje da je problem prisutan već neko vrijeme.

Nastavak vožnje po ležaju koji uzrokuje abnormalno trošenje gume ubrzava stopu oštećenja gume. Osim dodatnog troška preuranjene zamjene gume, smanjena dubina gaznog sloja na jednom dijelu gume ugrožava upravljivost po mokrom vremenu i performanse kočenja — povećavajući rizik koji već dolazi s pokvarenim ležajem.

Vizualni pregled: Što tražiti na samom ležaju

Kada je ležaj dostupan za izravnu inspekciju - kao što je slučaj s otvorenim industrijskim ležajevima, konusnim valjkastim ležajevima na prikolicama ili ležajevima koji su uklonjeni iz glavčine - vizualni pregled daje konačan dokaz je li potrebna zamjena.

Bilo koja od vrsta oštećenja u gornjoj tablici dovoljna je osnova za zamjenu. Nema djelomičnog popravka za ležaj koji pokazuje pucanje, toplinsku promjenu boje ili napuknuti kavez. Ekonomija je jasna: trošak novog ležaja uvijek je manji od troška sekundarne štete uzrokovane radom ležaja do potpunog kvara.

Prekomjerna toplina kao pokazatelj kvara ležaja

Nenormalno stvaranje topline ključni je dijagnostički signal u industrijskim primjenama ležajeva, a sve je relevantnije iu održavanju automobila. Ležajevi su topliji od temperature okoline u normalnim uvjetima — umjereni porast od 10°C do 30°C iznad temperature okoline općenito je prihvatljiv ovisno o primjeni. Temperature znatno iznad nazivnog radnog raspona proizvođača ukazuju na problem.

U industrijskim okruženjima, infracrveni termometri i termovizijske kamere obično se koriste za osnovne temperature ležajeva tijekom normalnog rada i za označavanje jedinica koje rade neuobičajeno vruće tijekom rutinskih pregleda. Na vozilima, glavčina kotača koja je primjetno vruća — ili čak topla — nedugo nakon kratke vožnje umjerenom brzinom može ukazivati ​​na to da je ležaj zaglavljen ili radi bez odgovarajućeg podmazivanja. Ta ista toplina može oštetiti susjedne komponente uključujući rotore kočnica, brtve čeljusti i brtve glavčine, pretvarajući ono što je bila zamjena jednog ležaja u opsežniji popravak.

Pregrijavanje se također može otkriti neizravno. Miris spaljenog nakon vožnje, osobito u blizini jednog kotača, vrijedi shvatiti ozbiljno. Nakon što je ležaj izložen prekomjernoj toplini, tretman otvrdnjavanja primijenjen na čelik tijekom proizvodnje je ugrožen. Mekši metal se tada brže troši, što znači da će čak i novo podmazan ležaj koji je bio pregrijan pokvariti mnogo prije nego onaj koji je bio unutar svojih toplinskih granica. Zamjena u tom trenutku postaje neizbježna bez obzira na to kako ležaj površno izgleda.

Koliko dugo ležajevi zapravo traju?

Životni vijek ležaja uvelike ovisi o primjeni, opterećenju, kvaliteti podmazivanja, učinkovitosti brtvljenja i radnom okruženju. Razumijevanje realnog životnog vijeka za vaš specifični slučaj upotrebe pomaže u postavljanju odgovarajućih intervala inspekcije umjesto čekanja da se pojave simptomi.

• Automobilski ležajevi kotača: Većina traje između 75.000 i 150.000 milja u normalnim uvjetima. Vozila koja redovito putuju neravnim, neasfaltiranim cestama ili u regijama gdje su ceste zimi jako posoljene mogu doživjeti preuranjeni kvar i prije oznake od 75.000 milja. Kvarovi ležajeva kotača dokumentirani su na manje od 50.000 milja u vozilima koja su redovito vožena kroz duboku vodu, pijesak ili jako posoljene ceste gdje vlaga prodire u brtve.
• Industrijski kotrljajući ležajevi: Ocijenjeni vijek trajanja L10 (točka u kojoj se očekuje kvar na 10% populacije ležajeva) uvelike varira ovisno o opterećenju i brzini. Lagano opterećen, pravilno podmazan ležaj u čistom okruženju može raditi desetke tisuća sati. Isti ležaj koji radi pri svom najvećem nazivnom opterećenju u kontaminiranom okruženju može otkazati u djeliću tog vremena.
• Ležajevi za bicikle i malu opremu: Oni obično zahtijevaju pregled svakih 1.000 do 5.000 sati korištenja, ovisno o uvjetima, sa zamjenom izazvanom hrapavošću tijekom ručnog okretanja ili bilo kakvom zamjetnom zračnošću.

Umjesto planiranja zamjena samo na temelju kilometraže ili vremena, pouzdaniji je pristup kombinirati pregled temeljen na intervalima s praćenjem simptoma. Ležaj koji ne pokazuje simptome i prođe fizički pregled u predviđenom servisnom intervalu može nastaviti s radom. Onaj koji pokazuje čak i rane simptome treba zamijeniti prvom prilikom, bez obzira na to koliko je nedavno instaliran ili koliko je kilometara prijeđen.

Uobičajeni uzroci prijevremenog kvara ležaja

Razumijevanje zašto ležajevi prerano otkazuju pomaže u izbjegavanju ponavljanja uvjeta koji su uzrokovali prvi kvar — i daje informacije treba li zamjenski ležaj biti drugačijeg tipa ili specifikacije.

• Kvar podmazivanja: Neadekvatan volumen masti, pogrešna vrsta masti, oslabljena mast koja je izgubila viskoznost ili neispravna brtva koja je omogućila istjecanje masti izravni su putevi do kvara ležaja. Procjenjuje se da su problemi s podmazivanjem glavni uzrok u otprilike 36% kvarova industrijskih ležajeva.
• Kontaminacija: Prljavština, voda, metalne čestice i sol s ceste koje ulaze u kućište ležaja glavni su čimbenici ubrzanog trošenja. U automobilskim aplikacijama, ugrožena brtva glavčine je najčešća ulazna točka. U industrijskim uvjetima, kontaminacija može ući tijekom instalacije ili kroz neispravne labirintske brtve.
• Neispravna instalacija: Oštećenje ležaja koje nastane tijekom ugradnje - od zakucavanja na mjesto, vožnje na krivom kolu, neusklađenog tijekom prešanja ili ugradnje bez ispravnog prednaprezanja - često se ne očituje sve do kilometara ili sati u službi. Korištenje ispravne preše za ležajeve, primjena sile samo na odgovarajući prsten i provjera pristajanja prema specifikacijama proizvođača u potpunosti sprječava ovu kategoriju kvara.
• Preopterećenje: Rad ležajeva iznad njihove nazivne dinamičke ili statičke nosivosti ubrzava zamor staze. U vozilima, prevelike ili pretjerano široke naknadne gume mogu postaviti znatno veće opterećenje na ležajeve kotača nego što su predviđene za podnošenje, skraćujući vijek trajanja čak i kada su ugradnja i podmazivanje ispravni.
• Šteta od udara: Jedan jak udar u rupu, udar u rubnik ili sudar može uzrokovati brineliranje — trajno udubljenje prstenova ležaja — što odmah skraćuje preostali vijek trajanja. Ako je vozilo pretrpjelo značajan udar u zavoj, ležaj kotača na tom zavoju treba pregledati čak i ako se odmah ne osjeti nikakva buka ili vibracija.

Što se događa ako zanemarite pokvareni ležaj

Odgađanje zamjene ležaja rijetko štedi novac. Degradacija je progresivna i što je ležaj dulje pušten u rad u oštećenom stanju, to više štete nanosi susjednim komponentama.

U vozilu, pokvareni ležaj kotača može oštetiti sklop glavčine, osovinsko vratilo, kočioni rotor i ABS senzor — komponente čija zamjena može koštati nekoliko puta više od same zamjene ležaja. Na krajnjem kraju kvara, kotač se može odvojiti od vozila. Ovo nije teoretski rizik: postoje dokumentirani slučajevi odlijetanja kotača pri brzinama na autocesti uzrokovani kvarovima na ležajevima kojima su prethodili tjedni ignoriranja znakova upozorenja.

U industrijskim strojevima, neotkriveni kvar ležaja može uzrokovati oštećenje vratila, oštećenje kućišta, oštećenje zupčanika i neplanirani prekid proizvodnje. Studije iz proizvodnih okruženja pokazale su da neplanirani prekidi rada zbog kvara opreme mogu koštati između 5 i 20 puta više od istog posla obavljenog kao planirano održavanje. Nikada se ne bi smjelo dopustiti da zamjenski ležaj koji košta 20 do 200 USD izazove zastoj stroja zbog kojeg je proizvodna linija isključena danima.

Neravnomjerno trošenje guma uzrokovano zračnošću ležajeva dovodi do potrebe za ranijom zamjenom guma — što dodaje dodatni trošak zbroju. Učinkovitost goriva također se smanjuje jer zategnuti ili grubi ležaj troši više energije na jednostavno okretanje kotača ili osovine koju podržava.

Koraci za potvrdu kvara ležaja prije zamjene

Prije nego što potrošite novac na zamjenu, pomaže potvrditi da je ležaj zapravo izvor simptoma. Nekoliko gore opisanih znakova dijeli se s drugim uobičajenim kvarovima, a metodičnim pristupom izbjegavaju se nepotrebni popravci.

1. Test na cesti: Vozite različitim brzinama i zabilježite mijenjaju li se buka ili vibracije s brzinom vozila (ležaj) ili brzinom motora (pogon). Izvedite test skretanja kako biste utvrdili koja je strana zahvaćena.
2. Test fizičkog potresa: Sigurno podignite vozilo i provjerite zračnost svakog kotača na položajima 12/6 i 3/9 sati. Svako pomicanje ukazuje na zračnost ležaja.
3. Test centrifuge: S podignutim vozilom okrećite svaki kotač rukom. Pokvareni ležaj će biti hrapav, stvarat će osjećaj škrgutanja ili će emitirati zvučnu buku tijekom okretanja ruke. Dobar ležaj vrti se glatko i tiho.
4. OBD-II skeniranje: Ako je lampica ABS-a upaljena, skenirajte kodove. Kodovi grešaka senzora brzine kotača ukazuju na zahvaćeni kut i potvrđuju uključenost ležaja u kombinaciji s drugim simptomima.
5. Pregled guma: Provjerite ima li uzoraka neravnomjernog trošenja. Izolirajte postoji li istrošenost gume koja odgovara mjestu za koje se sumnja da ima ležaj.
6. Provjera temperature: Nakon kratke vožnje, upotrijebite infracrveni termometar za usporedbu temperatura središta u sva četiri kuta. Očitanje znatno više na jednom mjestu - dok vozilo nije kočilo asimetrično - ukazuje na problem u tom zavoju.

Dvije ili više od ovih provjera koje potvrđuju isti ugao definitivni su standard za nastavak zamjene. Ako samo jedan test ukazuje na problem, vrijedi provesti daljnje istraživanje ili profesionalnu procjenu prije nego što se posvetite popravku.

Trošak zamjene: Što očekivati

Troškovi zamjene ležaja značajno se razlikuju ovisno o vrsti vozila, dizajnu ležaja i tržištu rada. Realna očekivanja sprječavaju šok od naljepnica i pomažu u procjeni je li navedena cijena razumna.

• Standardni putnički automobil, sklop glavčine pričvršćen vijcima: Otprilike 250 do 450 USD po kotaču uključujući dijelove i rad. Ležaj i glavčina dolaze kao jedna predmontirana jedinica i pričvršćuju se izravno na zglob upravljača, što zahtijeva umjeren rad.
• Utisnuti ležajevi kotača: Oni zahtijevaju specijaliziranu opremu za prešanje za uklanjanje starog ležaja iz glavčine i ugradnju novog. Troškovi rada su veći - obično 350 do 550 USD po kotaču - jer se glavčina često mora ukloniti iz vozila i odvesti u prešu.
• Luksuzna i električna vozila: Sklopovi glavčina za premium marke i električna vozila mogu koštati 700 USD ili više po kotaču, djelomično zbog veće cijene OEM dijelova i integracije ABS senzora i druge elektronike u glavčinu.
• Laki kamioni i veći SUV-ovi: Može koštati od 600 do 1200 USD po kraju osovine, s nekim primjenama teških kamiona koji prelaze tu brojku.

Jedna točka uštede koju vrijedi znati: ako ležaj pokvari na jednoj strani osovine, općenito nije potrebno proaktivno zamijeniti ležaj na suprotnoj strani osim ako ne pokazuje vlastite simptome. Za razliku od guma, kod kojih se preporučuje simetrična zamjena kako bi se održala ujednačena dubina profila, ležajevi kotača su neovisne komponente i na njih ne utječe kvar na drugoj strani iste osovine.
