Koji je uzrok broj jedan kvara ležaja?

Uzrok broj jedan Ležaj Kvar je povezan s podmazivanjem

Ako želite izravan odgovor: neadekvatno ili nepravilno podmazivanje vodeći je uzrok kvara ležaja, odgovoran za procijenjenih 36% do 54% svih prijevremenih kvarova ležaja , ovisno o industriji i primjeni. Neke studije koje su proveli glavni proizvođači ležajeva — uključujući SKF i NSK — stavljaju brojku čak i na veću vrijednost kada uračunate slučajeve kontaminacije koji su sami ukorijenjeni u neuspjehu upravljanja podmazivanjem.

Ležajevi su precizno konstruirane komponente. Kotrljajuća tijela, staze za trčanje i kavezi rade pod ogromnim opterećenjem, često pri velikim brzinama i temperaturama. Bez ispravnog sloja maziva koji odvaja metalne površine, dolazi do izravnog kontakta, što dovodi do brzog trošenja, stvaranja topline, zamora površine i konačno katastrofalnog kvara. Fizika je jednostavna: metal na metal pri brzini stvara toplinu, toplina razgrađuje materijal, a razgrađeni materijal propada.

Ipak, kvar ležaja rijetko je uzrokovan jednim izoliranim čimbenikom. Problemi s podmazivanjem često pokreću ili ubrzavaju druge načine kvara. Razumijevanje cijelog spektra uzroka - i načina na koji oni međusobno djeluju - ključno je za svakoga tko upravlja rotirajućom opremom, bilo u proizvodnom pogonu, vjetroturbini, automobilskom pogonu ili liniji za preradu hrane.

Zašto kvar podmazivanja dominira statistikom oštećenja ležaja

Neuspjeh podmazivanja nije samo stvar nedostatka masti ili ulja. Obuhvaća širok raspon uvjeta koji sprječavaju mazivo da obavlja svoj posao. Svaki od ovih uvjeta stvara različite uzorke oštećenja na površinama ležaja.

Nedovoljna količina podmazivanja

Kada ležaj ne dobije dovoljno maziva, elastohidrodinamički film koji odvaja kotrljajuće elemente od trkaćih staza postaje pretanak da spriječi kontakt metala s metalom. To rezultira trošenjem ljepila, razmazivanjem i lokaliziranim toplinskim skokovima. U električnim motorima koji rade na 1500 okretaja u minuti ili više, metalne površine mogu doseći destruktivne temperature unutar nekoliko minuta nakon nestanka maziva.

Pogrešna vrsta ili viskoznost maziva

Korištenje maziva s pogrešnim stupnjem viskoznosti za brzinu i temperaturu primjene jedna je od najčešćih pogrešaka pri održavanju. Prerijetko mazivo ne može održati odgovarajući film pod opterećenjem; onaj koji je predebeo stvara prekomjernu toplinu kroz mućkanje i povlačenje. Za ležajeve vretena velike brzine, na primjer, korištenje standardne masti NLGI 2 umjesto ulja niske viskoznosti ili masti NLGI 1 dramatično povećava radnu temperaturu i skraćuje vijek trajanja ležaja.

Pretjerano podmazivanje

Suprotno intuiciji, previše maziva je također značajan problem. Previše podmazani ležajevi doživljavaju povišene unutarnje temperature zbog bućkanja, što razgrađuje bazno ulje i zgušnjivač, što dovodi do curenja i stvrdnjavanja. Pretjerano podmazivanje čini značajan udio kvarova ležajeva u elektromotorima , gdje tehničari često nanose mast bez čišćenja starog materijala, pogoršavajući problem tijekom vremena.

Degradacija maziva

Mast i ulje imaju ograničen vijek trajanja. Toplinski ciklusi, oksidacija, ulazak vode i mehaničko smicanje pogoršavaju učinak maziva tijekom vremena. Mast koja je bila savršeno ispitana pri puštanju u rad možda je izgubila većinu svog zaštitnog kapaciteta nakon 4000 do 8000 sati rada, ovisno o uvjetima rada. Mnogi intervali održavanja postavljeni su na temelju kalendarskog vremena, a ne na stvarnom stanju, što dovodi do toga da ležajevi rade na potrošeno mazivo koje je davno prošlo.

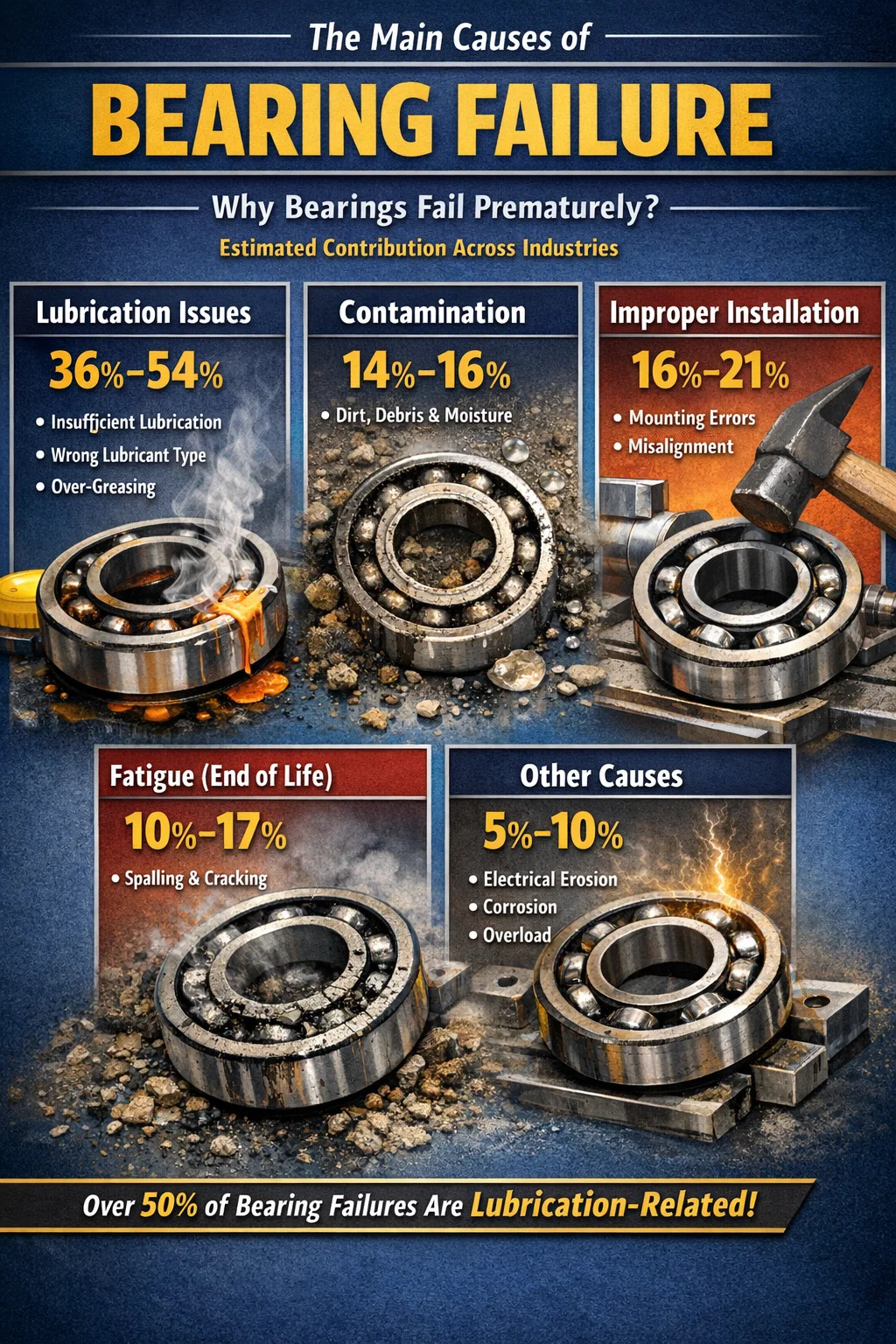

Potpuna analiza: Glavni uzroci kvara ležaja prema postocima

Različiti izvori kategoriziraju uzroke kvara ležaja na malo drugačije načine, ali glavni čimbenici koji doprinose dosljedni su u svim industrijskim studijama. Tablica u nastavku odražava podatke prikupljene iz istraživanja koje su objavili proizvođači ležajeva i organizacije za inženjering pouzdanosti.

Ove se brojke razlikuju od sektora do sektora. U čeličanama i rudarstvu, kontaminacija igra veću ulogu zbog oštre izloženosti okoliša. U farmaceutskoj i prehrambenoj industriji, prodor vode i agresivni procesi čišćenja su izraženiji. U vjetroturbinama, prolaz električne struje kroz ležajeve - način kvara jedinstven za pogone s promjenjivom brzinom - sve je značajniji. Razumijevanje specifičnih pokretača kvarova za vašu aplikaciju važnije je od slijepog slijeđenja industrijskih smjernica.

Kontaminacija: druga najrazornija sila koja djeluje na ležajeve

Kontaminacija je prisutnost bilo kojeg stranog materijala - krutih čestica, vode, procesnih kemikalija - unutar ležaja. Čak i čestice nevidljive golim okom mogu uzrokovati značajnu štetu. Čelična čestica veličine samo 10 mikrona (manja od ljudske dlake na ~70 mikrona) dovoljno je velika da stvori dizač naprezanja na površini trkaće staze kada se prevrne kuglicom ležaja ili valjkom.

Kontaminacija krutim česticama

Prljavština, metalni ostaci i čestice strojne obrade koje ulaze u kućište ležaja uzrokuju abrazivno trošenje i rupičastu površinu. U hidrauličkim sustavima, održavanje čistoće ulja prema ISO 4406 kodu 16/14/11 ili boljem može produžiti vijek trajanja ležaja i komponenti nekoliko puta u usporedbi s radom kod koda 20/18/15. Razlika između čistog i kontaminiranog sustava podmazivanja često je razlika između životnog vijeka ležaja od 20.000 sati i životnog vijeka ležaja od 5.000 sati.

Kontaminacija vode

Voda je posebno destruktivna. Samo 0,1% sadržaja vode u mazivu za ležaj može smanjiti vijek trajanja ležaja do 48%, prema istraživanju objavljenom u tribološkoj literaturi. Voda uzrokuje vodikovu krtost čelika ležaja, potiče koroziju na stazama za klizanje i kotrljajućim elementima i smanjuje sposobnost maziva za stvaranje filma. Kondenzacija tijekom toplinskog ciklusa - oprema koja se zagrijava tijekom rada i hladi preko noći - čest je put za ulazak vlage u zabrtvljene ležajeve.

Kemijska kontaminacija

U prehrambenim i kemijskim postrojenjima, agresivna sredstva za čišćenje i procesne tekućine mogu zaobići brtve i izravno napasti čelik ležaja. Čak i blage kiseline ili alkalni spojevi mijenjaju kemijski sastav površine kanala, stvarajući mikro-rupice koje napreduju do pucanja. Odabir ležajeva s odgovarajućim dizajnom brtvi i kemijski kompatibilnim mazivima od ključne je važnosti u ovim okruženjima.

Nepravilna ugradnja: uzrok kvara ležaja koji se u potpunosti može spriječiti

Pogreške u montaži uzrok su značajnog udjela prijevremenih kvarova ležajeva — procjene ih postavljaju između 16% i 21% svih slučajeva. Ono što ovo čini posebno frustrirajućim je to što se oštećenje ugradnje događa prije nego što ležaj napravi jedan okretaj tijekom rada. Ispravno ugrađeni ležaj s pravim mazivom, koji radi u dobro usklađenom sustavu, dosegnut će ili premašiti nazivni životni vijek L10. Ležaj koji je čekićem zabijen na osovinu neće.

Sila primijenjena kroz pogrešan prsten

Jedna od najčešćih pogrešaka pri ugradnji je primjena sile utiskivanja kroz pogrešan prsten ležaja. Prilikom prešanja kugličnog ležaja s dubokim utorima na osovinu, sila se mora primijeniti samo na unutarnji prsten — prsten koji se preša. Pogonska sila kroz kuglice i vanjski prsten uzrokuje brušenje: trajna udubljenja u kanalima na svakom položaju kuglice. Ležaj može izvana izgledati neoštećen, ali njegove površine klizne staze već su označene, pa će stvarati buku i prijevremeno će se pokvariti od svoje prve rotacije.

Neispravno prianjanje vratila i kućišta

Ležajevi su dizajnirani za montažu s posebnim interferentnim spojevima na vratilima i u kućištima. Osovina koja je premala omogućuje puzanje ili okretanje unutarnjeg prstena ležaja — prsten se okreće u odnosu na osovinu, stvarajući intenzivnu toplinu uslijed trenja i eventualno zavarivanje ili zaglavljivanje. Provrt kućišta koji je preuski može iskriviti vanjski prsten, smanjujući unutarnji zazor i uzrokujući da ležaj radi vruće i prednapregnuto čak i na sobnoj temperaturi.

Neusklađenost tijekom montaže

Kutno odstupanje između središnje crte osovine i provrta ležaja — čak i nekoliko desetinki stupnja iznad projektirane tolerancije odstupanja ležaja — stvara neravnomjernu raspodjelu opterećenja preko kotrljajućih elemenata. Cilindrični i konusni valjkasti ležajevi posebno su osjetljivi na neusklađenost. Rad cilindričnog valjkastog ležaja sa samo 0,05° neusklađenosti izvan njegove tolerancije može smanjiti njegov izračunati vijek trajanja za 50% ili više.

Zamor kotrljajućim kontaktom: prirodni kraj životnog vijeka ležaja

Zamor od kotrljajućeg kontakta jedini je način kvara ležaja koji nije uzrokovan greškom održavanja ili dizajna — to je očekivani mehanizam na kraju životnog vijeka ležaja koji je ispravno instaliran, ispravno podmazan i radi unutar svog nominalnog opterećenja i parametara brzine. Standardna mjera životnog vijeka ležaja — životni vijek L10 — definira se kao broj okretaja (ili radnih sati pri određenoj brzini) koje će 90% grupe identičnih ležajeva izvršiti prije nego dođe do pucanja uslijed zamora.

Oštećenje od zamora počinje kao podpovršinske pukotine izazvane cikličkim posmičnim naprezanjima ispod kontaktne zone. Tijekom milijuna ciklusa naprezanja, te se pukotine šire prema površini i na kraju uzrokuju lomljenje materijala - proces koji se naziva pucanje. Ispupani kanali imaju karakterističan grub, ljuspičast izgled s jasno definiranim rubovima. Pravilno održavan ležaj koji postiže zamor od pucanja zapravo je uspjeh održavanja — to znači da je ležaj postigao svoj predviđeni životni vijek, a ne da se ranije pokvario zbog uzroka koji su se mogli izbjeći.

U praksi je udio ležajeva koji postižu pravi vijek trajanja relativno mali. Većina se mijenja zbog buke, vibracija, porasta temperature ili planiranih intervala održavanja prije početka pucanja. Kada se kvar uslijed zamora dogodi prerano — prije izračunatog životnog vijeka L10 — to je često znak preopterećenja, nedostataka materijala ili kumulativnog učinka marginalnih uvjeta podmazivanja tijekom vremena.

Električna erozija u ležajevima: rastući problem u modernoj opremi

Električna erozija — također nazvana elektroerozijom ili oštećenjem strojnom obradom električnim pražnjenjem (EDM) — značajno je porasla kao uzrok kvara sa širokim prihvaćanjem pogona s promjenjivom frekvencijom (VFD) u električnim motorima. VFD-ovi uvode visokofrekventne naponske impulse koji mogu inducirati struju osovine. Kada se ove struje ispuštaju kroz ležaj, stvaraju mikroskopske lučne kratere na stazama i kotrljajućim elementima.

Uzorak oštećenja je karakterističan: žljebovi imaju mat ili izbrazdani izgled, s pravilnim naborima koji prolaze po obodu oko prstena. Ovaj uzorak žljebova pouzdan je dijagnostički pokazatelj električne erozije. U motorima koje pokreću VFD-ovi bez odgovarajućeg uzemljenja vratila ili izoliranih ležajeva, električna erozija može uništiti ležaj za samo 3 do 6 mjeseci , čak i ako su podmazivanje i ugradnja savršeni.

Rješenja uključuju prstenove za uzemljenje vratila, izolirana kućišta ležajeva ili unutarnje prstenove ili keramičke hibridne ležajeve s kotrljajućim elementima od silicij nitrida koji nisu električki vodljivi. Odabir odgovarajuće protumjere ovisi o veličini motora, konfiguraciji VFD-a i rasporedu uzemljenja sustava.

Kako identificirati uzrok kvara ležaja nakon činjenice

Pokvareni ležajevi nose dijagnostičke dokaze na svojim površinama ako se pažljivo ispitaju prije odbacivanja. Analiza kvara ležaja — ponekad nazvana fraktografija kada se ispituju površine loma metala — je strukturirani proces usklađivanja uočenih obrazaca oštećenja s poznatim načinima kvara. Većina proizvođača ležajeva u tu svrhu nudi vodiče za analizu kvarova i laboratorijske usluge.

• Polirano, glatko trošenje kotrljajućih elemenata i staza za trčanje s mrljama: nedostatak maziva ili pogrešna viskoznost
• Ravnomjerno raspoređena udubljenja na razmaku kuglice ili valjka: grejanje zbog nepravilne instalacije ili udarnog opterećenja
• Hrapava, rupičasta površina s ugrađenim česticama: abrazivna kontaminacija
• Crveno-smeđa promjena boje i korozija: ulazak vode ili korozivna kontaminacija
• Obodno žljebljenje na trkaćoj stazi: električna erozija od struje osovine
• Ljuštenje s grubom, ljuspičastom površinom i jasnim rubovima: umor od kotrljanja (može biti normalan na kraju životnog vijeka ili izazvan preopterećenjem)
• Jednostrani uzorak opterećenja na trkaćim stazama: neusklađenost ili aksijalno opterećenje u samo radijalnom ležaju

Zadržavanje pokvarenih ležajeva u zatvorenim plastičnim vrećicama odmah nakon uklanjanja — prije čišćenja — čuva stanje maziva i tragove krhotina koje se mogu izgubiti ako se ležaj obriše ili opere. Fotografiranje položaja ugrađenog ležaja, oznaka vratila i stanja provrta kućišta prije uklanjanja dodaje vrijedan kontekst za analizu.

Praktični koraci za sprječavanje prijevremenog kvara ležaja

S obzirom na to da se većina kvarova ležajeva može spriječiti, pristup strukturirane prevencije cilja na najčešće načine kvarova u slijedu njihove statističke vjerojatnosti.

Uspostavite program upravljanja podmazivanjem

Odaberite maziva na temelju vrste ležaja, faktora brzine (n × dm), raspona radne temperature i izloženosti okoliša — ne na temelju onoga što je već u skladištu. Dokumentirajte ispravnu vrstu maziva, količinu i interval ponovnog podmazivanja za svaku točku podmazivanja u postrojenju. Koristite kalibrirane pištolje za podmazivanje radije nego da dozirate na opip; standardni pištolj za uložak masti isporučuje približno 1,3 grama po udaru, što je korisna osnova za izračun volumena. Provedite intervale ponovnog podmazivanja temeljene na stanju gdje je to moguće korištenjem ultrazvučnog nadzora ili uzorkovanja masti za otkrivanje degradacije prije nego što dođe do kvara.

Poboljšajte praksu instalacije

Uklonite ugradnju čekićem ležajeva na vratilima. Upotrijebite odgovarajuće alate za montažu: indukcijske grijače za unutarnje prstenove koji se postavljaju smetnjama (zagrijavanje na 80°C–100°C obično je dovoljno i ne utječe na metalurgiju čelika ležaja), hidrauličke preše s adapterima koji primjenjuju silu samo na prsten koji se postavlja i mehaničke alate za montažu za ležajeve srednje veličine. Provjerite dimenzije osovine i kućišta kalibriranim mikrometrom prije instalacije — 10-minutni korak mjerenja sprječava višemjesečno preuranjeno ispitivanje kvara.

Kontrolirajte kontaminaciju na izvoru

Čuvajte zamjenske ležajeve u njihovom originalnom pakiranju na čistom, suhom mjestu daleko od ekstremnih temperatura. Nikada ne otvarajte pakete ležajeva do trenutka ugradnje. Spremnike maziva držite zapečaćene i filtrirane prilikom doziranja. Redovito pregledavajte i mijenjajte brtve kućišta - istrošena usna brtva čija zamjena košta 2 USD može dovesti do kontaminacije koja uništi ležaj vrijedan 500 USD u roku od nekoliko mjeseci. U okruženjima s visokom izloženošću česticama, razmislite o nadogradnji s brtvi s jednom usnom na brtvu s dvostrukom usnom ili prebacivanju na ležajne jedinice s labirintskim brtvama za superiorno isključenje.

Implementirajte praćenje stanja

Analiza vibracija, praćenje temperature, analiza ulja i ultrazvučno praćenje emisije daju različite prozore u stanje ležaja. Dobro implementiran program vibracija korištenjem analize ovojnice ili tehnika visokofrekventne rezonancije može otkriti kvarove ležaja 4 do 8 tjedana prije nego što kvar postane kritičan, omogućujući planiranu zamjenu tijekom planiranog perioda održavanja, a ne gašenje u hitnim slučajevima. Porast temperature iznad normalnih radnih razina znak je upozorenja u kasnoj fazi — dok ležaj radi 10°C do 15°C iznad svoje povijesne osnovne vrijednosti, značajna oštećenja mogu već biti prisutna.

Provjerite poravnanje nakon instalacije

Poravnanje vratila treba provjeriti laserskim alatom za poravnanje nakon svake zamjene ležaja na spojenoj opremi. Metode indikatora s brojčanikom prihvatljive su za manje strojeve. Ciljane tolerancije poravnanja koje su veće od nazivnog kapaciteta odstupanja spojnice — spojnica se prilagođava zaostalom odstupanja pod radnim toplinskim porastom, a ne rutinskim odstupanjem zbog neprecizne instalacije. Komplet pumpa-motor poravnat na paralelni pomak unutar 0,05 mm i kutnost od 0,05 mm/100 mm dosljedno će trajati duže od onog poravnatog na unutar 0,2 mm.

Pogreške pri odabiru ležaja koje skraćuju radni vijek prije nego što se ležaj uopće ugradi

Ponekad kvar ležaja nije problem održavanja - to je problem dizajna ili odabira. Određivanje pogrešne vrste ležaja za uvjete opterećenja ili premala veličina ležaja za primijenjena opterećenja stvara uvjete kvara koje nikakva dobra praksa održavanja ne može prevladati.

• Kuglični ležajevi s dubokim žljebovima optimizirani su za radijalna opterećenja s umjerenim aksijalnim komponentama. Njihova uporaba u aplikacijama s velikim aksijalnim potisnim opterećenjima dovodi do preopterećenja lopte i brzog zamora.
• Cilindrični valjkasti ležajevi učinkovito nose teška radijalna opterećenja, ali ne mogu prihvatiti značajna aksijalna opterećenja bez prstena s prirubnicom dizajniranom za tu svrhu.
• Kuglični ležajevi s kutnim kontaktom dizajnirani su za kombinirana radijalna i aksijalna opterećenja i moraju se montirati u odgovarajućim parovima ili setovima kako bi ispravno funkcionirali — jedan kutni kontaktni ležaj na osovini koji vidi aksijalno opterećenje u oba smjera neće uspjeti.
• Konusni valjkasti ležajevi potrebno je ispravno aksijalno prednaprezanje za ispravno funkcioniranje — premalo i valjci klize; previše i ležaj se zagrijava i rano se umara.

Proces odabira ležaja trebao bi uključivati ​​izračun ekvivalentnog dinamičkog opterećenja, provjeru faktora brzine u odnosu na ocjenu brzine ležaja i potvrdu da životni vijek L10 zadovoljava zahtjeve servisnog intervala aplikacije s odgovarajućom sigurnosnom marginom — obično faktor od 3 do 5 za kritičnu opremu.

Stvarni trošak kvara ležaja u industrijskim operacijama

Trošak zamjene ležaja gotovo nikada nije pravi trošak kvara ležaja. U postrojenju za kontinuirani proces - tvornica papira, kemijska tvornica, proizvodna linija za hranu - neplanirani kvar ležaja koji uzrokuje čak i jedan sat zastoja može lako koštati 10.000 do 100.000 USD ili više u izgubljenoj proizvodnji, ovisno o vrijednosti protoka opreme. Sekundarna oštećenja susjednih komponenti — brtvila, vratila, kućišta, spojnica — često povećavaju troškove koji zamanjuju sam ležaj.

Studije inženjerskih tijela za održavanje dosljedno pokazuju da reaktivno održavanje košta 3 do 9 puta više po popravku nego planirano održavanje temeljeno na stanju. Ležaj od 200 USD koji se neočekivano pokvari i zatvori proizvodnu liniju na 4 sata nosi ukupni trošak događaja koji nikakva optimizacija cijene ležaja ne može nadoknaditi. Ovaj ekonomski slučaj temelj je pokreta održavanja usmjerenog na pouzdanost (RCM) i prediktivnog održavanja (PdM) — cilj nije kupiti jeftinije ležajeve, već osigurati da svaki ležaj dosegne svoj projektirani životni vijek.

Za voditelje održavanja koji grade poslovni slučaj za poboljšane programe podmazivanja, kontrolu kontaminacije ili opremu za nadzor vibracija, izračun povrata ulaganja obično je jednostavan: jedan izbjegnuti kritični kvar često višestruko plaća opremu za nadzor i troškove implementacije programa.

Sažetak: Rješavanje kvara ležaja počinje podmazivanjem, a zatim svim ostalim

Uzrok broj jedan kvara ležaja - problemi s podmazivanjem - također je i najkontroliraniji. Ispravan odabir maziva, odgovarajuća količina, odgovarajući intervali ponovnog podmazivanja i sprječavanje kontaminacije eliminiraju najveću kategoriju kvarova ležajeva koji se mogu spriječiti. Nakon podmazivanja, pozornost na postupke ugradnje, isključivanje onečišćenja, provjeru poravnanja i praćenje stanja rješavaju preostale glavne načine kvarova silaznim redoslijedom statističkog utjecaja.

Ležajevi nisu potrošni materijal koji se jednostavno istroši — oni su precizne komponente koje će, pod odgovarajućim radnim uvjetima, pouzdano postići svoj nazivni vijek trajanja. Kada zakažu rano i opetovano, uzrok se gotovo uvijek može pronaći u specifičnom, prepoznatljivom i ispravljivom održavanju ili nedostatku u dizajnu. Proces analize kvara — sustavno ispitivanje svakog pokvarenog ležaja prije nego što se odbaci — najnedovoljnije je korišten alat u alatu za industrijsko održavanje i onaj koji s vremenom najpouzdanije zatvara krug između pojave kvara i uklanjanja uzroka.
