Kako zvuče loši ležajevi? Objašnjeni znakovi i zvukovi

Loši ležajevi najčešće proizvode a škripanje, tutnjava ili brujanje koji mijenja visinu ili intenzitet s brzinom. U ležajevima kotača ovaj zvuk obično postaje glasniji kada vozilo skrene u jednom smjeru. U ležajevima industrijskog ili elektromotora možete čuti cviljenje, škljocanje ili ritmičko kucanje koje prije nije bilo. Ovi zvukovi nisu nasumični — svaki govori određenu priču o tome kako i gdje ležište kvari.

Hvatanje ležaj rana buka je razlika između dijela od 30 dolara i popravka od 3000 dolara. Ležaj koji počinje kao tiho zujanje može napredovati do potpunog blokiranja u roku od nekoliko tjedana, uzrokujući sekundarno oštećenje vretena, glavčina, osovina i kućišta. Zvukovi opisani u ovom vodiču odnose se na automobilske ležajeve kotača, ležajeve motora, ležajeve industrijskih strojeva i ležajeve uređaja - fizika kvara je ista kod svih njih.

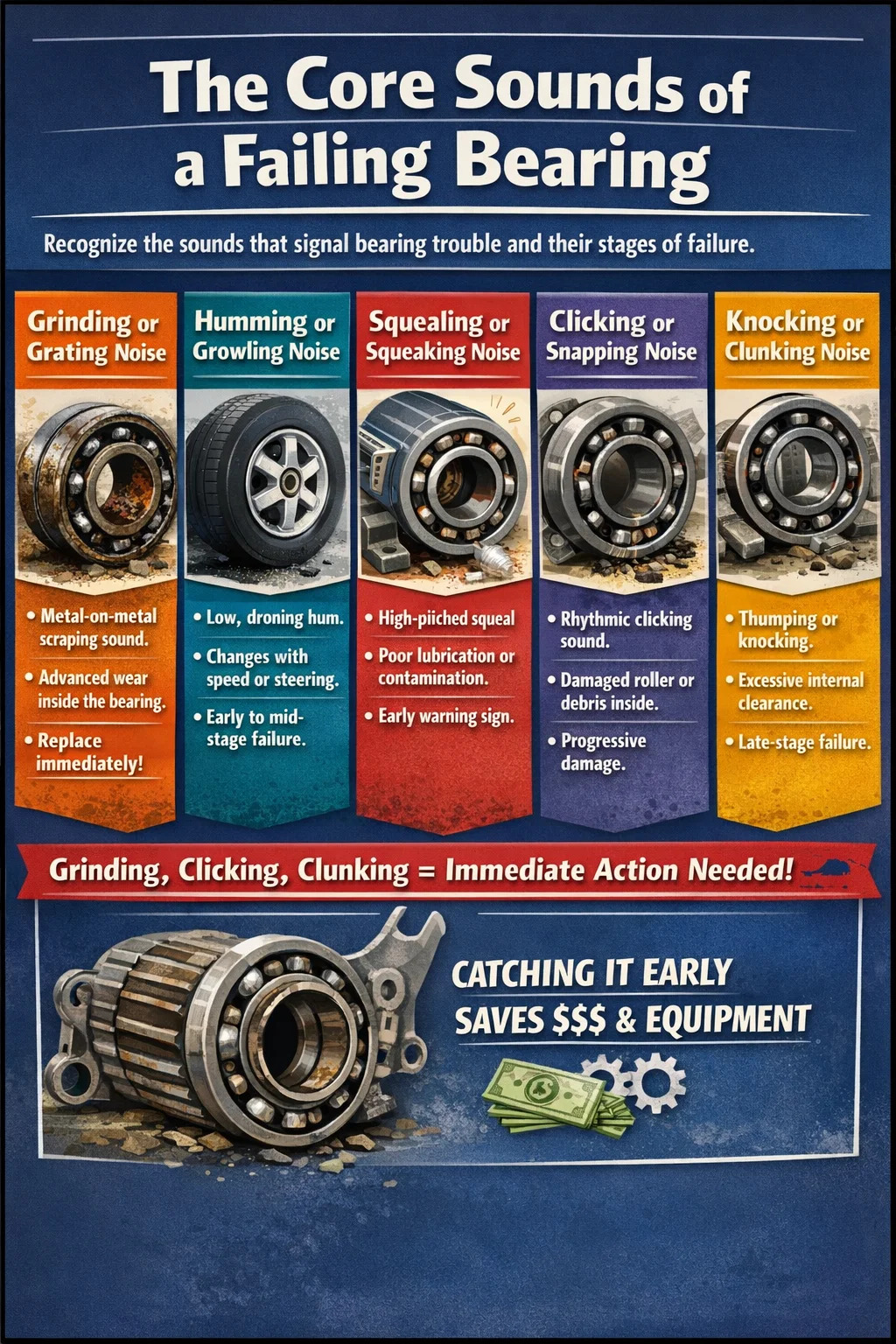

Osnovni zvuk pokvarenog ležaja

Ležajevi kvare u fazama, a svaka faza ima pridruženi zvučni potpis. Razumijevanje ovih zvukova omogućuje vam da procijenite koliko je životnog vijeka ostalo u ležaju i koliko mu je hitno potrebna pažnja.

Zvuk mljevenja ili škripanja

Ovo je najprepoznatljiviji simptom jako istrošenog ležaja. Brušenje se događa kada kotrljajući elementi - kuglice ili valjci - izgube glatku površinu zbog trošenja, korozije ili onečišćenja. Metal je u biti struganje o metal unutar utrke. U ležaju kotača, ovaj zvuk je konstantan tijekom vožnje i postaje glasniji kako se brzina povećava. Ako čujete škripanje kotača koje se znatno pogoršava iznad 30 mph, ležaj je u uznapredovalom kvaru. Ne odgađajte zamjenu u ovoj fazi.

Pjevušenje ili režanje

Niskofrekventno pjevušenje ili režanje obično je nosivi zvuk od rane do srednje faze. Podsjeća na zvuk vožnje po neravnom kolniku čak i kada je cesta glatka. Za ležajeve kotača, zujanje se često mijenja kada malo promijenite težinu - kao na primjer kada mijenjate vozne trake ili vozite u oštrom zavoju na autocesti. Ako se zujanje pojača kada malo skrenete ulijevo, a smanji kada skrenete udesno, osumnjičeni je desni ležaj. Ova kvaliteta usmjerenja jedan je od najpouzdanijih dijagnostičkih tragova posebno za buku ležaja kotača.

Cviljenje ili škripa

Cviljenje u ležaju obično ukazuje na jedan od dva problema: neadekvatno podmazivanje ili rane faze površinskog zamora na utrkama. Suhi ležaj - onaj na kojem se mast osušila, isprala ili nikad pravilno nanesena - cvili pod opterećenjem. Ovo je često prvi zvučni znak upozorenja, koji se pojavljuje prije nego se razvije bilo kakvo škripanje. U električnim motorima i ventilatorima, škripanje ležaja može se zamijeniti s problemom s remenom, ali zvuk se nastavlja čak i nakon provjere remena. Cviljenje ležajeva u uređajima poput perilica rublja često signalizira da je brtva otkazala i da je voda zaprljala mast.

Šum klikanja ili škljocanja

Zvukovi škljocanja iz ležaja često su povezani s ležajevima CV zglobova u vozilima s pogonom na prednje kotače, ali se također javljaju u drugim vrstama ležaja kada kotrljajuće tijelo zadrži ravnu točku ili kada krhotine uđu u sklop ležaja. Klik ima tendenciju da bude ritmičan, ponavljajući se brzinom proporcionalnom brzini rotacije osovine ili kotača. Zvuk škljocanja iz ležaja kotača koji postaje sve brži kako ubrzavate pouzdan je pokazatelj fizičkog oštećenja površine ležaja.

Zvuk lupanja ili zveckanja

Lupanje ležaja ukazuje na preveliki unutarnji zazor — kotrljajući elementi imaju previše prostora za pomicanje, zbog čega snažno udaraju u zupčanike. To se često događa kada je prednaprezanje ležaja izgubljeno zbog istrošenosti ili kada je ležaj nepravilno ugrađen. U ležajevima stražnje osovine i ležajevima diferencijala, zvuk lupanja tijekom ubrzavanja ili usporavanja čest je simptom. Ovo je kasna faza kvara ležaja i predstavlja pravi sigurnosni problem, posebno na stražnjoj osovini gdje kolaps ležaja može dovesti do odvajanja kotača.

Kako se zvukovi držanja razlikuju prema primjeni

Isti osnovni načini kvara proizvode malo različite zvučne signale ovisno o tome što ležaj radi i što ga okružuje. Kontekst je bitan prilikom dijagnosticiranja buke u ležaju.

Ležajevi kotača

Ležajevi kotača podupiru cjelokupnu težinu vozila dok dopuštaju kotaču da se slobodno okreće. Stalno su izloženi prljavštini s ceste, vodi i bočnim silama u zavojima. Ležaj kotača u kvaru gotovo uvijek proizvodi usmjereno zujanje ili režanje koje se povećava s brzinom vozila. Glavni test je lagani manevar promjene trake pri brzini na autocesti: ako se buka promijeni kada pomaknete težinu vozila ulijevo ili udesno, identificirali ste smjer. Studije o kvarovima ležajeva kotača pokazuju da je kontaminacija uzrokovana prodorom vode uzrok otprilike 55% prijevremenih kvarova ležajeva , posebno na vozilima koja se voze u vlažnim klimatskim uvjetima ili koja se često peru visokotlačnim crijevima usmjerenim na glavčinu.

Šipka motora i glavni ležajevi

Ležajevi motora su klizni (klizni) ležajevi - ne kotrljajući ležajevi - ali kvare na čujne načine koji su odmah prepoznatljivi. Istrošeni ležaj šipke proizvodi oštar, ritmičan udarac koji se povećava s brojem okretaja motora i najizraženiji je pod opterećenjem. Glavni ležajevi proizvode dublji, jači udarac koji je dosljedniji i manje ovisan o brzini. Lupkanje poluge u praznom hodu koje nestaje kako broj okretaja raste znak je upozorenja; lupanje poluge koje je prisutno na svim okretajima znači da je zazor ležaja premašio sigurne granice i da je kvar motora neizbježan. Nestašica ulja je vodeći uzrok, zbog čega su redovite izmjene ulja toliko važne - prljavo, osiromašeno ulje ne može održati debljinu sloja koja je potrebna da ležajevi motora budu zaštićeni od kontakta metala s metalom.

Ležajevi bubnja perilice rublja

Kada ležaj perilice pokvari, bubanj počinje zvučati poput mlaznog motora tijekom ciklusa centrifuge. Glasna rika ili tutnjava - osobito u strojevima s prednjim punjenjem - izdajnički je znak. Bubanj se također može vidljivo klatiti, a stroj može vibrirati po podu. Voda je gotovo uvijek krivac: brtva bubnja s vremenom otkaže, dopuštajući vodi i deterdžentu da zagade ležaj. Zamjena ležaja u prednjem utovarivaču obično zahtijeva gotovo potpuno rastavljanje stroja , zbog čega mnogi tehničari za popravke preporučuju procjenu je li zamjena cijelog stroja isplativija nakon što dođe do kvara ležaja.

Ležajevi za industrijske i električne motore

U industrijskim okruženjima, buka ležajeva se ozbiljno shvaća kao pokretač održavanja. Motori s pokvarenim ležajevima se pregrijavaju, troše više energije i na kraju zapinju — uzrokujući neplanirane zastoje koji koštaju puno više od planirane zamjene. Uobičajeni zvukovi uključuju visoko cviljenje zbog neuspjeha podmazivanja, cikličko škljocanje zbog ljuštenja (ljuštenja) površine trke i povećanje buke širokog spektra koje alati za analizu vibracija mogu detektirati mnogo prije nego što to ljudsko uho može. Mnoga industrijska postrojenja koriste ručne stetoskope ili ultrazvučne senzore postavljene izravno na kućišta motora za slušanje buke u ležajevima bez isključivanja opreme.

Zašto ležajevi prave buku: glavni uzroci

Razumijevanje uzroka buke u ležaju pomaže vam ne samo da dijagnosticirate trenutni kvar, već i spriječite sljedeći. Ležajevi ne proizvode buku bez razloga — svaki zvuk ima fizički uzrok.

Gubitak podmazivanja

Mast ili ulje stvara tanki film između pokretnih dijelova ležaja. Kada se ovaj film pokvari - zbog topline, starosti, kontaminacije ili ispiranja vodom - metal dolazi u kontakt s metalom i trenje se dramatično povećava. Ležaj koji radi bez odgovarajućeg podmazivanja može se pokvariti za nekoliko minuta pod opterećenjem , dok pravilno podmazan ležaj istog tipa može trajati desetljeće. Cviljenje je obično prvi zvuk kvara podmazivanja; brušenje slijedi brzo kako se površinska oštećenja akumuliraju.

Kontaminacija

Prljavština, prašina, metalne čestice i voda su neprijatelji ležajeva. Čak će i mikroskopske abrazivne čestice koje uđu u kućište ležaja tijekom vremena zarezati na kotrljajuće površine i trkati se, stvarajući škripavo brušenje ili tutnjavu. Kontaminacija vodom je posebno štetna jer uzrokuje koroziju na precizno brušenim površinama unutar ležaja. Istraživanje proizvođača ležajeva pokazalo je da je kontaminacija odgovorna za približno 14% svih prijevremenih kvarova ležajeva u industrijskim okruženjima, iako se taj broj znatno povećava u vanjskim ili mokrim primjenama.

Preopterećenje i neusklađenost

Ležajevi su ocijenjeni za specifične nosivosti. Rad ležaja iznad njegovog dinamičkog ili statičkog opterećenja ubrzava trošenje i deformaciju kotrljajućih elemenata i prstenova. Neusklađenost — gdje vratilo nije centrirano unutar ležaja — stvara neravnomjerno naprezanje na jednoj strani prstena. Oba uvjeta proizvode buku: preopterećenje obično rezultira općom tutnjavom ili škripanjem, dok neusklađenost često uzrokuje ponavljajući ritmički šum jer ista oštećena kontaktna točka prolazi kroz zonu opterećenja sa svakom rotacijom.

Lom od lomljenja i zamora

Čak i ispravno ugrađeni i podmazani ležajevi imaju ograničen vijek trajanja. Ponovljeni ciklusi naprezanja na kraju uzrokuju stvaranje mikropukotina ispod površine prstena ili kotrljajućih elemenata. Ove se pukotine šire sve dok se materijal ne odvoji - proces koji se naziva pucanje. Ispucani ležajevi proizvode prepoznatljiv, nepravilan zvuk škljocanja ili zveckanja dok slomljeni fragmenti kruže kroz ležaj i udaraju u druge površine. Ovo je kvar uslijed zamora na kraju životnog vijeka i normalno je nakon što je ležaj radio nekoliko milijuna okretaja. Zamjena ležaja pri prvom zvuku pucanja sprječava da krhotine oštete kućište ili osovinu.

Nepravilna instalacija

Novi ležaj može se uništiti tijekom ugradnje. Neispravno pritiskanje ležaja - primjena sile na pogrešan prsten, korištenje čekića izravno na ležaju ili postavljanje nagnutog pod kutom - odmah oštećuje unutarnju geometriju. Svježe ugrađeni ležaj koji odmah proizvodi buku je gotovo sigurno oštećen ili neispravno ugrađen ležaj. Korištenje ispravnih alata za prešanje ležaja i primjena sile samo kroz ispravan prsten je ključna ; alat od 200 USD isplati se prvi put kada spriječi uništavanje sklopa glavčine ležaja kotača od 150 USD.

Dijagnosticiranje lošeg ležaja

Nakon što utvrdite da je buka ležaja prisutna, sljedeći izazov je točno odrediti koji ležaj je u kvaru. Buka u smjeru može biti varljiva - putuje kroz metalne strukture i može se činiti da dolazi s mjesta različitog od stvarnog izvora.

Ulazni test upravljača (ležajevi kotača)

Pri ravnomjernoj brzini autoceste od oko 60 mph, nježno više puta skrećite vozilom ulijevo i udesno, kao da polako mijenjate trake. Pogledajte kako se buka mijenja:

• Buka se povećava pri skretanju ulijevo → desni ležaj je vjerojatno loš (prenos težine udesno)
• Buka se povećava prilikom skretanja udesno → lijevi ležaj je vjerojatno loš (prenos težine ulijevo)
• Buka se ne mijenja s unosom upravljača → može biti stražnji ležaj, problem s gumama ili izvor bez ležaja

Ovaj test funkcionira jer skretanje prebacuje bočno opterećenje s jednog kotača na drugi. Oštećeni ležaj bit će tiši kada podnese više opterećenja i bučniji kada se to opterećenje prenese - ili u nekim slučajevima, obrnuto, ovisno o vrsti i opsegu oštećenja.

Jack and Spin Test

Dok je vozilo sigurno na dizalicama, okrenite svaki kotač rukom. Zdrav ležaj kotača okretat će se glatko, gotovo bez otpora i buke. Pokvareni ležaj kotača će vam se činiti hrapavim, hrapavim ili urezanim dok ga okrećete — oštećenje često možete osjetiti kroz kotač. Bilo koja hrapavost, osjećaj brušenja ili zvučni zvuk tijekom testa ručnog okretanja potvrđuju da je ležaju potrebna zamjena. Također uhvatite kotač na položajima na 12 i 6 sati i pokušajte ga zaljuljati: svaki primjetan zazor ili lupkanje ukazuje na istrošenost ležaja.

Mehaničarski stetoskop

Za električne motore, industrijsku opremu i druge rotirajuće strojeve, mehaničarski stetoskop ili automobilski uređaj za slušanje omogućuje vam izolaciju buke ležaja s velikom preciznošću. Postavite sondu izravno na kućište ležaja i slušajte. Ležaj koji zvuči najgrublje, najglasnije ili najnepravilnije je onaj koji treba zamijeniti. Dugi metalni odvijači rade vrlo brzo — držite ručku uz uho i postavite vrh na različita kućišta ležajeva. Zvuk prolazi kroz metal i iznenađujuće je čist. Ovu tehniku ​​mehaničari koriste više od jednog stoljeća jer djeluje.

Ultrazvučna detekcija

U industrijskom održavanju, ultrazvučni alati za otkrivanje mogu identificirati smetnje u ležaju mnogo prije nego što se razvije zvučna buka. Ležajevi emitiraju ultrazvučne signale u određenim frekvencijskim rasponima kada se njihove površine počnu zamarati. Ultrazvučno praćenje može otkriti probleme s ležajevima do šest puta ranije od same analize vibracija , dajući vremena timovima za održavanje da zakažu zamjenu tijekom planiranog zastoja umjesto da odgovore na neplanirani kvar. Za opremu visoke vrijednosti ova mogućnost ranog otkrivanja višestruko plaća trošak alata.

Zvukovi koji se često brkaju s bukom ležaja

Ne dolazi svako brujanje ili škripanje iz ležaja. Nekoliko drugih komponenti proizvodi zvukove koji mogu uvjerljivo oponašati buku ležaja, što dovodi do nepotrebne zamjene ležaja ili, još gore, ignoriranja pravog problema.

Buka guma

Neravnomjerna istrošenost guma - osobito izbočenje ili začepljenje uzrokovano istrošenim amortizerima ili nepravilnim napuhavanje - proizvodi ritmično brujanje koje zvuči gotovo identično lošem ležaju kotača. Ključna razlika: buka guma obično ostaje konstantna bez obzira na pogon upravljača, dok se buka ležaja mijenja. Također, rotiranje guma u različite položaje i gledanje pomiče li se zvuk s njima je definitivan test. Gume s izlizanim uzorkom istrošenosti jedan su od najčešćih lažno pozitivnih rezultata u dijagnostici ležaja kotača , a mnogi ležajevi se nepotrebno mijenjaju jer prethodno nisu provjerene gume.

Buka CV zgloba

CV zglobovi — koji povezuju osovinsko vratilo s glavčinom kotača u vozilima s pogonom na prednje kotače i AWD — sadrže male ležajeve unutar sklopa s kuglicom i utorom. CV zglob u kvaru proizvodi zvuk škljocanja koji je najočitiji tijekom uskih, sporih zavoja, kao na parkiralištu. Ovo se razlikuje od buke ležajeva kotača, koja je konstantna i ovisi o brzini. CV zglob s napuknutim prtljažnikom i suhom, kontaminiranom mašću čujno će škljocati pri skretanju, ali može biti tiho pri brzinama na autocesti.

Komponente kočnice

Istrošene kočione pločice imaju indikatore istrošenosti — male metalne jezičke — koji cvile uz rotor kako bi upozorili vozača. Ovo cviljenje ovisi o brzini i može se zamijeniti s ležajem. Međutim, buka kočnica obično se dramatično mijenja kada se kočnice aktiviraju, dok kočenje uglavnom ne utječe na buku ležajeva. Zaglavljena čeljust također može proizvesti zvuk škripanja sličan ležaju, ali u tom će slučaju kotač također biti primjetno vruć nakon vožnje.

Pumpa servo upravljača i ležajevi alternatora

Pomoćne komponente koje pokreće vijugavi remen — alternator, pumpa servo upravljača, pomoćne remenice i zatezač — sve koriste svoje male ležajeve. Kada ovi zakažu, proizvode cviljenje, škripanje ili cvrčanje koji su prisutni u praznom hodu i mijenjaju se s brojem okretaja motora, a ne brzinom vozila. Ako je sumnjiva buka prisutna dok vozilo stoji s upaljenim motorom, gotovo je sigurno problem pomoćnog ležaja ili remena, a ne ležaja kotača.

Koliko dugo možete voziti s lošim smjerom?

Ovo je jedno od najčešćih pitanja nakon što se dijagnosticira kvar ležaja, a iskren odgovor je: ovisi o tome koliko je ležaj loš, ali ne biste trebali odgađati zamjenu.

Ležaj koji proizvodi samo tiho zujanje pri brzinama na autocesti može izdržati nekoliko tjedana ako se vozi pažljivo i ograničeno na kraća putovanja. Međutim, brzina propadanja je nepredvidiva. Kvar ležaja nije linearan proces — ležaj može izdržati mjesec dana, a zatim iznenada otkazati unutar jednog dana teške vožnje. Potpuno pokvaren ležaj kotača može uzrokovati zaklinjanje ili odvajanje kotača od vozila tijekom vožnje. Pri brzinama na autocestama to je katastrofalno.

Kao praktični vodič:

• Tiho zujanje samo pri velikoj brzini: Vozite do servisa, izbjegavajte autoceste kada je to moguće
• Glasno škripanje ili režanje pri bilo kojoj brzini: Popravite što je prije moguće — ovaj tjedan, ne sljedeći mjesec
• Vibracije kroz upravljač ili sjedalo: Ne vozite autocestom; potražite hitan popravak
• Primjetna igra na kotaču tijekom testa na stijeni: Prekinite vožnju; vozilo nije sigurno

Lupanje ležajeva motora prati sličnu skalu hitnosti. Svako lupanje poluge koje je prisutno u praznom hodu predstavlja ležaj koji bi mogao potpuno otkazati - uzrokujući bušenje klipnjače kroz blok motora - u bilo kojem trenutku. Lupkanje poluge motora je situacija zaustavljanja vožnje, a ne situacija oprezne vožnje.

Očekivani troškovi zamjene ležaja

Troškovi se znatno razlikuju ovisno o vozilu i o tome može li se ležaj servisirati odvojeno ili integriran u sklop glavčine.

Ovo su procjene temeljene na tipičnim cijenama trgovina u SAD-u. Cijene se razlikuju ovisno o regiji, složenosti vozila i o tome treba li istodobno zamijeniti dodatne komponente (kao što su prstenovi senzora ABS integrirani u glavčinu ležaja). Vrijedno je razmotriti zamjenu obje strane u isto vrijeme kada jedan ležaj pokvari , budući da je suprotni ležaj živio isti život i često je blizu vlastite točke kvara.

Sprječavanje kvara ležaja prije nego što počne

Većina prijevremenih kvarova ležajeva se može izbjeći. Uvjeti koji rano uništavaju ležajeve — onečišćenje, neadekvatno podmazivanje, preopterećenje — mogu se riješiti osnovnim navikama održavanja.

Držite vodu dalje od ležajeva

Prilikom pranja vozila izbjegavajte usmjeravanje visokotlačnog crijeva izravno na područje glavčine kotača. Tlak vode može nadvladati brtvu i gurnuti vodu u ležaj, ispirajući mast. Isto vrijedi i za ležajeve opreme za pranje pod pritiskom — uvijek zaštitite kućišta ležaja od izravnog izlaganja vodi pod visokim pritiskom.

Održavajte ispravnu napuhanost guma i poravnanje kotača

Nepravilno poravnanje stvara stalno bočno opterećenje na jednoj strani ležaja kotača. Premalo napuhane gume povećavaju otpor kotrljanja i prenose više opterećenja na ležaj. Održavanje guma napuhanim prema specifikaciji i poravnavanje vozila svakih 25.000 do 30.000 milja značajno produljuje vijek trajanja ležajeva. Vozila koja se voze po neravnim cestama ili ona koja često udaraju u rubnike ili rupe trebaju se češće poravnavati.

Koristite kvalitetne zamjenske ležajeve

Tržište ležajeva ima širok raspon kvalitete, a razlika u cijeni između jeftinog uvezenog ležaja i kvalitetne jedinice poznatog proizvođača (SKF, Timken, NSK, FAG) često je samo 20–40 USD. Rad za ugradnju ležaja košta jednako bez obzira na kvalitetu dijela. Diskontirani ležaj koji se pokvari za 18 mjeseci košta vas dva kompleta rada, dok kvalitetan ležaj može trajati cijeli životni vijek vozila. Ovo nije mjesto za optimizaciju za najjeftiniji mogući dio.

Ponovno zapakirajte ili zamijenite servisne ležajeve prema rasporedu

Starija vozila s ispravnim (nezabrtvljenim) ležajevima prednjih kotača zahtijevaju povremeno ponovno pakiranje svježom mašću. To se obično preporučuje svakih 30 000 milja ili kada se obavljaju radovi na kočnicama koji zahtijevaju uklanjanje glavčine. Mnogi noviji zabrtvljeni sklopovi glavčina dizajnirani su kao doživotne jedinice, ali u vozilima s velikom kilometražom koja rade u teškim uvjetima, predviđeni vijek trajanja ležaja može biti kraći od stvarnog vijeka trajanja vozila.

Odmah riješite druge povezane probleme

Istrošeni amortizeri i podupirači uzrokuju poskakivanje kotača i udarno opterećenje koje udara po ležajevima daleko jače nego vožnja glatkom cestom. Savijeni kotači, neuravnotežene gume i istrošene čahure ovjesa stvaraju vibracije i nepravilno opterećenje koje ubrzava trošenje ležajeva. Briga o ovim povezanim komponentama ne odnosi se samo na kvalitetu vožnje — ona izravno produljuje životni vijek ležajeva.
